HELUKABELArtikel-Nr. 32472

NA2XSY 18/30 kV rot 1 x 185 rm / 16 mm²

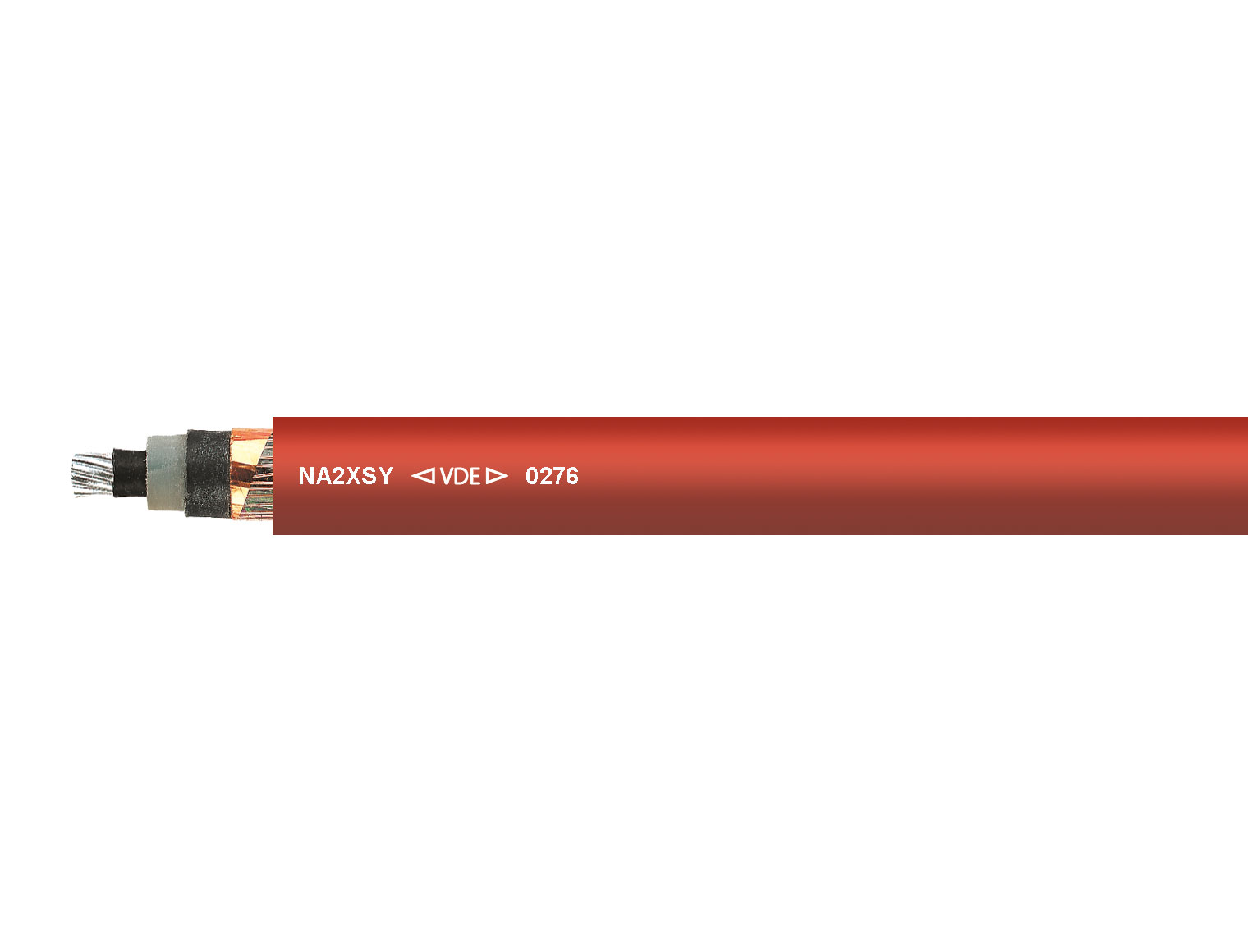

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

Al-Leiter VPE-isoliert PVC-Mantel 6/10 kV, 12/20 kV, 18/30 kV

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

NA2XSY 18/30 kV rot 1 x 185 rm / 16 mm²SKU: 32472

Auf einen Blick

Art.-Nr.	32472
Artikelbezeichnung	NA2XSY 18/30 kV rot 1 x 185 rm / 16 mm²
AWG (ca.)	350 kcmil
Außen-Ø mm (ca.)	40,0 – 46,0
Cu-Zahl per km	182,0
Al-Zahl per km	537,0
Gewicht kg/km (ca.)	1960,0
Meter pro Verpackungseinheit	500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892276965
Zolltarifnummer	85446090

Aufbau

Eigenschaften

erdverlegbar
die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

Hinweise

rm = runder, mehrdrähtiger Leiter
der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
die Aderisolation und die äußere Leitschicht werden gemeinsam in einem Arbeitsgang extrudiert und sind dauerhaft fest miteinander verschweißt, um ein Optimum an Betriebssicherheit zu gewährleisten. Zur Montage wird ein Schälwerkzeug empfohlen.
Art. Nr. 32444, 32446, 32448, 32457, 32459, 32461, 32470, 32472, 32474: ausschließlich für Erdverlegung zugelassen

Verwendung

In Innenräumen und in Kabelkanälen, im Freien bei geschützter Verlegung, in Erde und im Wasser sowie auf Pritschen für Industrie- und Schaltanlagen und Kraftwerke. Aufgrund guter Verlegeeigenschaften lassen sie sich auch bei schwierigen Trassenführungen leicht erlegen. Durch die innere Leitschicht zwischen Leiter und VPE-Isolierung und der festhaftenden äußeren Leitschicht auf der VPE-Isolierung wird ein teilentladungsfreier Aufbau mit hoher Betriebssicherheit gewährleistet.

Norm / Beschreibung	Mittelspannungskabel nach DIN VDE 0276-620, HD 620 S2, IEC 60502
Temperaturbereich	bei Verlegung -5°C
Zulässige Betriebstemperatur am Leiter	+90°C
Kurzschlusstemperatur am Leiter	+250°C (Kurzschlussdauer max. 5 s)
Nennspannung	siehe Datenblatt
Betriebsspannung	siehe Datenblatt
Prüfspannung	siehe Datenblatt
Mindestbiegeradius	15x Außen-Ø
