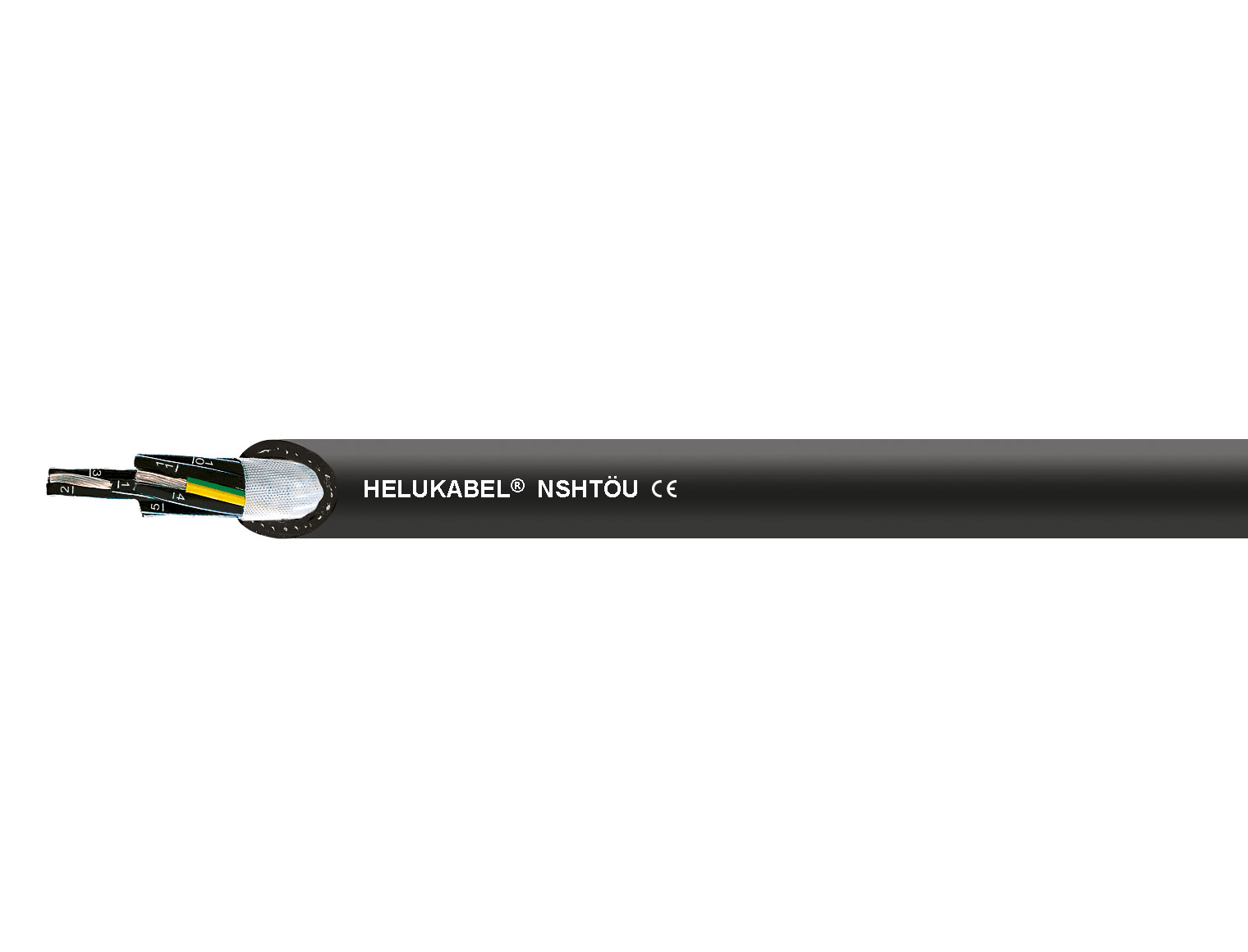

NSHTÖU schwarz 3 G 1,5 mm²

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.

Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

NSHTÖU schwarz 3 G 1,5 mm²SKU: 26001

Artikeldetails

Art.-Nr.	26001
Artikelbezeichnung	NSHTÖU schwarz 3 G 1,5 mm²
AWG (ca.)	16
Außen-Ø mm (ca.)	11,3 – 14,8
Cu-Zahl per km	43,0
Gewicht kg/km (ca.)	236,0
Meter pro Verpackungseinheit	100, 500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892170553
Zolltarifnummer	85444995

Aufbau

Cu-Leiter verzinnt, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
Aderisolation: Gummi nach DIN VDE 0207-20 (Mischungstyp 3GI3)
Aderkennzeichnung nach DIN VDE 0293-308,
3 – 5 adrig: farbig
7 – 50 adrig: schwarze Adern mit fortlaufenden, weißen Ziffern
G = mit Schutzleiter GN-GE, in der Außenlage
Adern mit optimalen Schlaglängen in Lagen verseilt
Textilbandage
Innenmantel: Gummi
Torsionsschutz
Außenmantel: Gummi nach DIN VDE 0207-21 (Mischungstyp 5GM3)
Mantelfarbe: schwarz

Eigenschaften

beständig gegen: Öl, Ozon, Lösungsmittel, Benzin, Säuren, Chemikalien, Fette
abriebfest
zur Verwendung im Freien
Einsatzparameter für Trommelbetrieb
Beschleunigung (max.): 0,4 m/s²
Geschwindigkeit (max.): 120 m/min
für den horizontalen Trommelbetrieb

Prüfungen

flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404
Zertifizierungen und Zulassungen:
EAC

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
zum Einsatz im Trommelbetrieb:
1) die Montageanweisung ist zu beachten
2) bei besonderen Anwendungen empfehlen wir, uns zu kontaktieren sowie unseren Erhebungsbogen für trommelbare Leitungen zu nutzen

Verwendung

Trommelbare Leitungen werden bei hohen mechanischen Beanspruchungen, insbesondere bei Anwendungen mit häufigem Auf- und Abwickeln bei gleichzeitiger Zug- und Torsionsbeanspruchung in Baumaschinen, Förder- und Hebezeuge und Krananlagen verwendet. Eingesetzt als robuste und allwettertaugliche Zuleitungen auch in rauesten Einsatzfällen im Bergbau, beweglichen Transportanlagen und Bahnmotoren. Die Leitungen sind geeignet zur Verlegung in trockenen, feuchten und nassen Räumen sowie im Freien.

Technische Daten

Norm / Beschreibung	Trommelbare Steuer- und Anschlussleitung nach DIN VDE 0250-814
Temperaturbereich	bewegt -25°C bis +80°C nicht bewegt -40°C bis +80°C
Nennspannung	AC U₀/U 600/1000 V
max. zulässige Betriebsspannung	Wechselstrom (AC) Leiter/Erde 700 V Drehstrom (AC) Leiter/Leiter 1200 V Gleichstrom (DC) Leiter/Erde 900 V Gleichstrom (DC) Leiter/Leiter 1800 V
Prüfspannung Ader/Ader	2500 V
Zugbeanspruchung	beim Verlegen und im Betrieb, 15 N/mm²
Mindestbiegeradius	bewegt ≤ 20 mm: 5x Außen-ø > 20 mm: 6x Außen-ø

EAC-Zertifizierung · VDE-Zertifizierung · robust · UKCA-Zertifizierung
