HELUKABELArtikel-Nr. 69689

OZ-604 TC TRAY CABLE schwarz 2 x 2,5 mm²

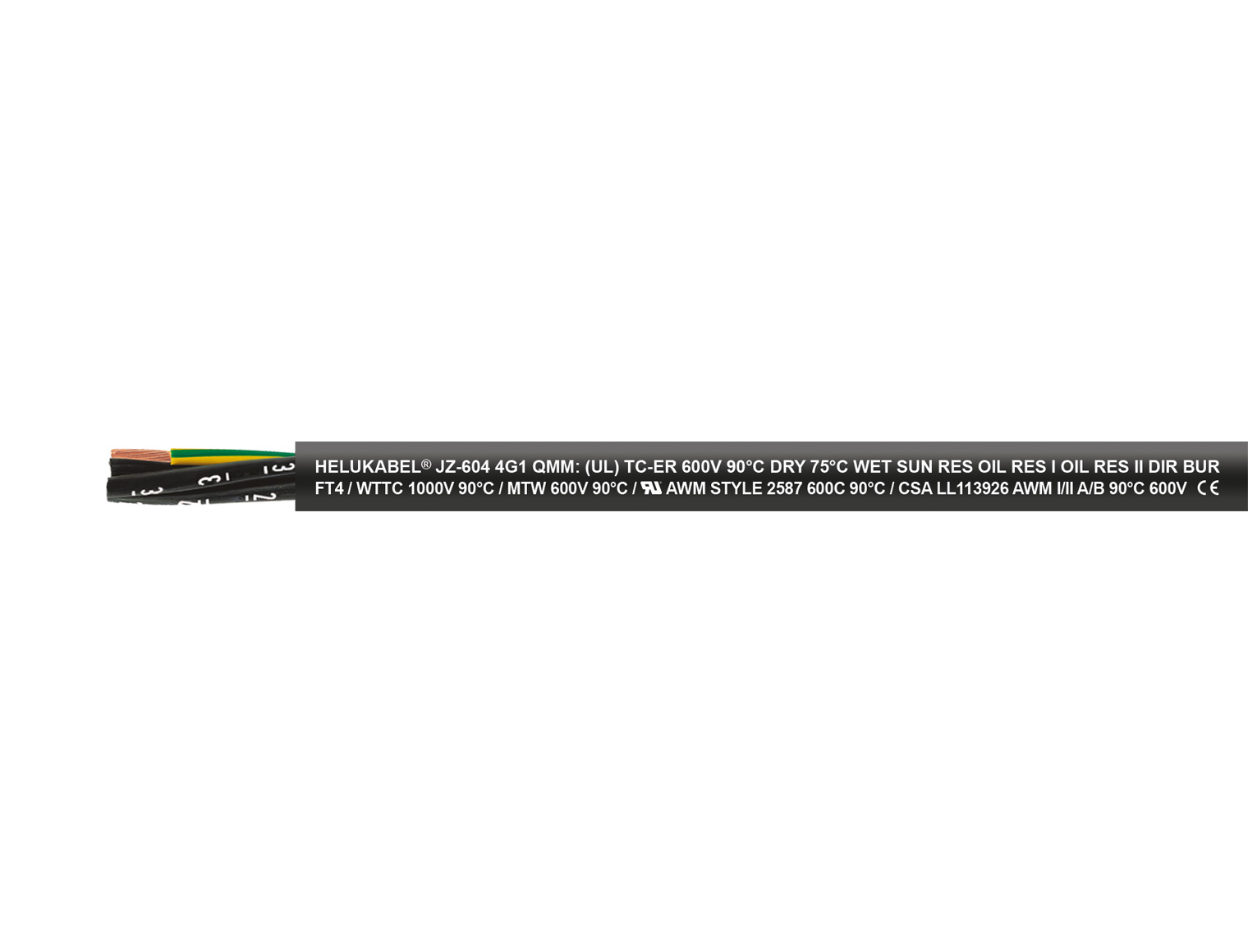

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

TC-ER (offene Verlegung), NFPA 79 +90°C

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

OZ-604 TC TRAY CABLE schwarz 2 x 2,5 mm²SKU: 69689

Auf einen Blick

Nennspannung: UL (AWM) AC 600 VUL (TC) AC 600 VUL (WTTC) AC 1000 VUL (MTW) AC 600 V
Außen-Ø mm (ca.): 9,3
Meter pro Verpackungseinheit: 100, 500, 1000
Gewicht kg/km (ca.): 140,0

Art.-Nr.	69689
Artikelbezeichnung	OZ-604 TC TRAY CABLE schwarz 2 x 2,5 mm²
AWG (ca.)	14
Außen-Ø mm (ca.)	9,3
Cu-Zahl per km	48,0
Gewicht kg/km (ca.)	140,0
Meter pro Verpackungseinheit	100, 500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892016349
Zolltarifnummer	85444995

Aufbau

Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
Aderisolation: PVC nach UL-Std. 1277 (TC) Sec. 9
Aderkennzeichnung nach DIN VDE 0293-334, schwarze Adern mit fortlaufenden, weißen Ziffern
Schutzleiter: ab 3 Adern,
G = mit Schutzleiter GN-GE, in der Außenlage (JZ),
x = ohne Schutzleiter (OZ)
Adern mit optimalen Schlaglängen in Lagen verseilt
Außenmantel: PVC nach UL-Std. 1581 Tab. 50.182
Mantelfarbe: schwarz (RAL 9005)
Längenmarkierung: in Meter

Eigenschaften

beständig gegen: Öl, UV-Strahlung (SUN RES)
zur Verwendung im Freien
erdverlegbar (DIR BUR)
die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

flammwidrig nach CSA FT4
ölbeständig nach UL Oil Res I, UL Oil Res II
90°C DRY/ 75°C WET nach UL Std. 1277 No. 9
Cold Bend Test nach UL Std. 1277 No. 17
Impact Test (-ER) nach UL Std. 1277 No. 23
Crushing Test (-ER) nach UL Std. 1277 No. 24
Zertifizierungen und Zulassungen:
EAC
Artikel mit Schutzleiter (GN-GE): für explosionsgefährdete Umgebungen – Class 1 Div. 2 nach NEC Art 501

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung

Verwendung

NFPA 79-konforme, flexible Steuer- und Anschlussleitung für Maschinen im Werkzeug- und Anlagenbau; geeignet für die Verlegung in trockener, feuchter und nasser Umgebung sowie im Freien. Zur Erdverlegung und für die offene, ungeschützte Verlegung von der Kabelpritsche bis an Maschinen und Industrieanlagen. Nur Artikel mit 3 Adern und mehr sind für die offene Verlegung (ER) zugelassen.

Norm / Beschreibung	PVC-Steuer- und Anschlussleitung nach UL-Std. 1277 (TC), UL-Std. 1063 (MTW), UL-Std. 2277 (WTTC), UL-Std. 758 (AWM) Style 2587, CSA-Std. C22.2 No. 210 - AWM I/II A/B
Temperaturbereich	bewegt -5°C bis +90°C nicht bewegt -40°C bis +90°C
Nennspannung	UL (AWM) AC 600 V UL (TC) AC 600 V UL (WTTC) AC 1000 V UL (MTW) AC 600 V
Prüfspannung Ader/Ader	3000 V
Durchschlagspannung	6000 V
Mindestbiegeradius	bewegt 7,5x Außen-Ø nicht bewegt 4x Außen-Ø
