HELUKABELArtikel-Nr. 21119

PAAR-TRONIC-Li-2YCY grau 4 x 2 x 0,34 mm²

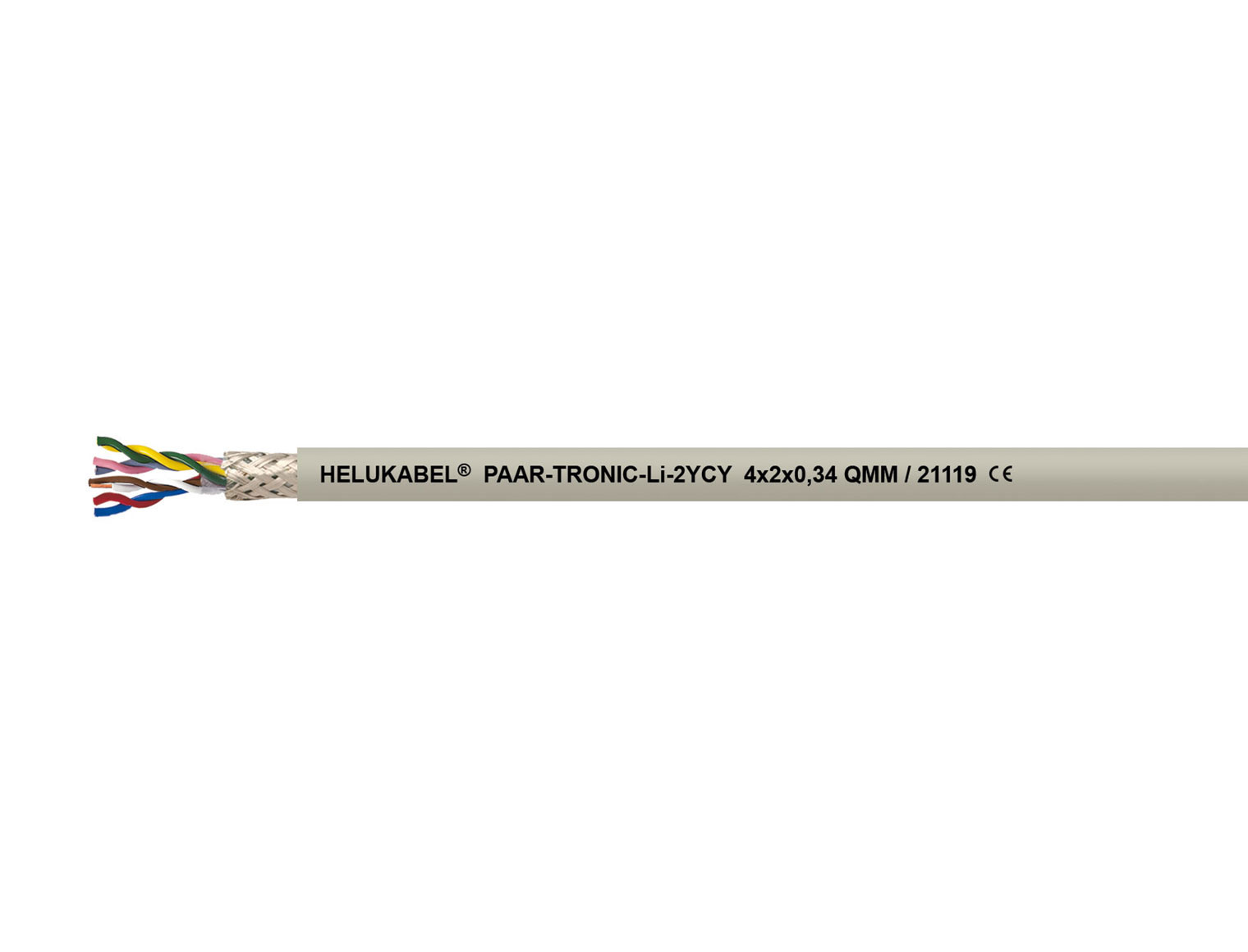

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

kapazitätsarm mit Beilauflitze EMV-Vorzugstype

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

PAAR-TRONIC-Li-2YCY grau 4 x 2 x 0,34 mm²SKU: 21119

Auf einen Blick

Betriebskapazität Ader/Ader: bei 800 Hz2 - 4 Paare: ca. 72 pF/m8 - 10 Paare: ca. 60 pF/m
Prüfspannung Ader/Schirm: 1000 V
Außen-Ø mm (ca.): 8,6
Meter pro Verpackungseinheit: 100, 500, 1000

Art.-Nr.	21119
Artikelbezeichnung	PAAR-TRONIC-Li-2YCY grau 4 x 2 x 0,34 mm²
AWG (ca.)	22
Außen-Ø mm (ca.)	8,6
Cu-Zahl per km	53,0
Gewicht kg/km (ca.)	95,0
Brandverhaltensklasse	Eca
Meter pro Verpackungseinheit	100, 500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892097607
Zolltarifnummer	85444995

Aufbau

Cu-Litze blank, mehrdrähtig
Litzenaufbau:
0,22 mm²: 7 x 0,2
0,34 mm²: 7 x 0,25
0,5 mm²: 7 x 0,3
Aderisolation: PE nach DIN VDE 0819-103 / DIN EN 50290-2-23 (Mischungstyp LD/MD)
Aderkennzeichnung nach DIN 47100 (paarige Verseilung), farbig
x = ohne Schutzleiter
Adern mit optimalen Schlaglängen zu Paaren verseilt, Paare mit optimalen Schlaglängen in Lagen verseilt
Folienbewicklung
Beilauflitze, Cu-verzinnt
Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel: PVC nach DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 (Mischungstyp TM2)
Mantelfarbe: grau (RAL 7001)
Längenmarkierung: in Meter

Eigenschaften

die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung

Verwendung

PE-isolierte, paarverseilte Datenleitung zur störungsfreien Signal- und Datenübertragung über größere Entfernungen; durch die paarige Verseilung werden elektrische Kopplungen innerhalb der Leitung vermindert und damit Nebensprecheffekte wirksam unterdrückt. Dank hoher Übertragungsraten bestens geeignet für RS 422- und RS 485-Schnittstellen. Geeignet für die feste Verlegung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.

Norm / Beschreibung	PVC-Datenleitung
Temperaturbereich	bewegt -5°C bis +70°C nicht bewegt -30°C bis +80°C
Betriebsspitzenspannung	250 V (nicht für Starkstrominstallationszwecke)
Prüfspannung Ader/Ader	2000 V
Prüfspannung Ader/Schirm	1000 V
Leiterwiderstand bei 20°C	0,22 mm²: max. 93,0 Ohm/km 0,34 mm²: max. 57,5 Ohm/km 0,5 mm²: max. 39,3 Ohm/km
Betriebskapazität Ader/Ader	bei 800 Hz 2 - 4 Paare: ca. 72 pF/m 8 - 10 Paare: ca. 60 pF/m
Nebensprechdämpfung	bei 1 MHz, 50,00 dB bei 10 MHz, 40,00 dB (Richtwert)
Induktivität	ca. 0,66 mH/km
Kopplungswiderstand	bei 30 MHz, ca. 250 Ohm/km
Mindestbiegeradius	bewegt 12x Außen-Ø nicht bewegt 7,5x Außen-Ø
