HELUKABELArtikel-Nr. 909870

Presskabelschuh HELU-S-PK-AL-FG-VZN 240-10

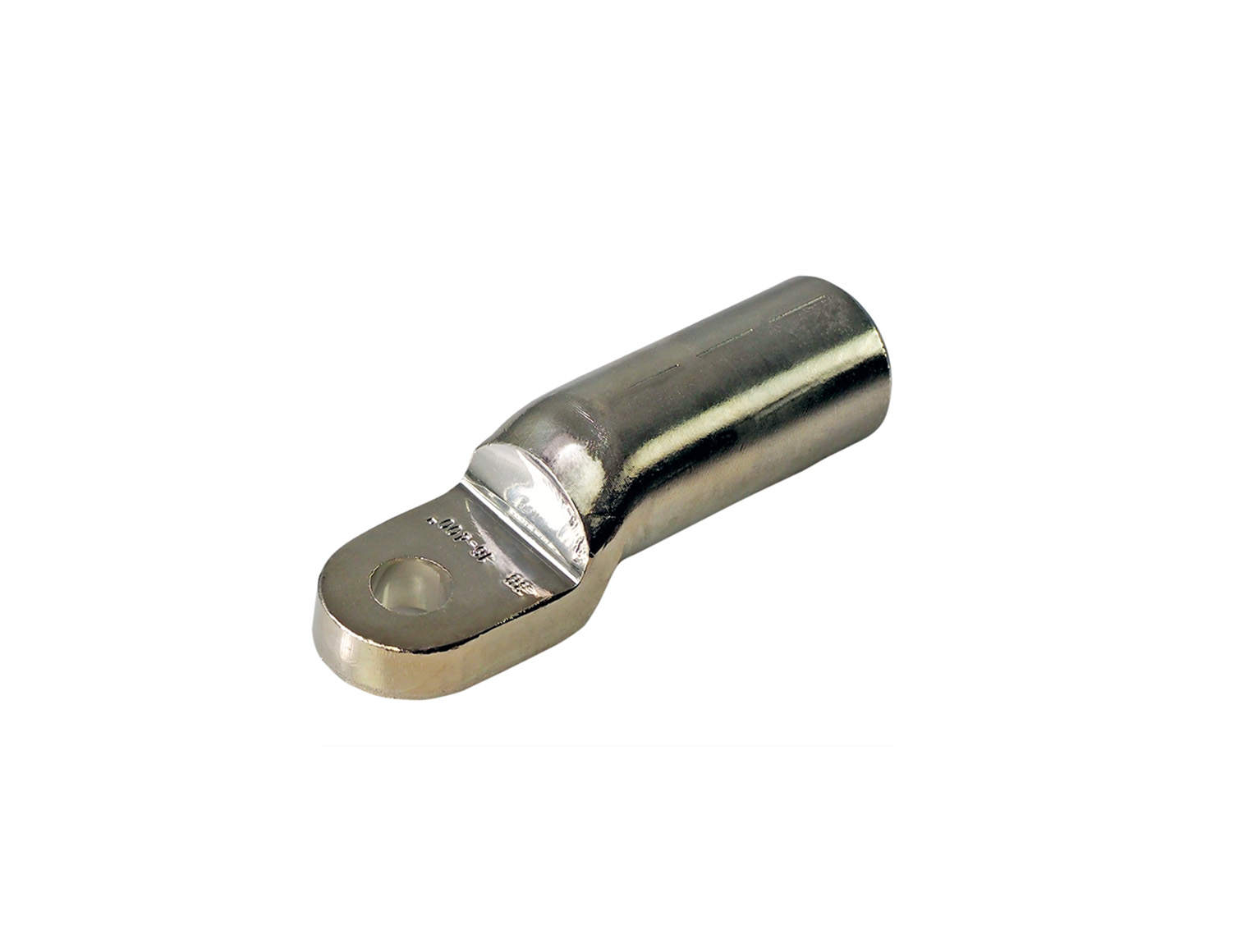

HELU-S-PK-AL-FG-VZN — HELU Serienabbildung; Ausführung siehe Artikelangaben.
HELU-S-PK-AL-FG-VZN — HELU Serienabbildung; Ausführung siehe Artikelangaben.

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

HELU-S-PK-AL-FG-VZN — HELU Serienabbildung; Ausführung siehe Artikelangaben.
Presskabelschuh HELU-S-PK-AL-FG-VZN 240-10SKU: 909870

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

Versand & Lieferung ↗Kontakt zum Shop-Team ↗

Auf einen Blick

Nennquerschnitt von / bis mm²
240,00 – 300,00
Stück pro Verpackungseinheit
10
Gewicht in kg/1000 St.
162,4
Typ
HELU-S-PK-AL-FG-VZN 240-10

Produktinformationen

Technische Details & Spezifikationen ↓Datenblatt Presskabelschuh HELU-S-PK-AL-FG-VZN 240-10 ↗

Artikeldetails

Art.-Nr. 909870
Artikelbezeichnung Presskabelschuh HELU-S-PK-AL-FG-VZN 240-10
Typ HELU-S-PK-AL-FG-VZN 240-10
ø Bohrung (a) in mm 10,5
ø Litzenaufnahme (d) in mm 21,0
Breite Flansch (b) in mm 38,0
Länge (l) in mm 106,0
Gewicht in kg/1000 St. 162,4
Nennquerschnitt von / bis mm² 240,00 – 300,00
Kennzahl Typ 32
Stück pro Verpackungseinheit 10
Einzelmengen bestellbar nein
EAN / GTIN 4060892509148
Zolltarifnummer 85369010
Aufbau
  • Material: Aluminium 99,5
  • Oberfläche: galvanisch verzinnt
  • unisoliert
  • ohne Sichtloch
Hinweise
  • Die Kennzahl weist auf den erforderlichen Sechskantpresseinsatz hin.
  • Hülse mit Kontaktfett gefüllt und mit Plastikstopfen verschlossen.
  • Empfohlenes Pressverfahren: Sechskant-Pressung
  • Legende:
  • Abmessungen
  • a – Durchmesser der Bohrung
  • b – Breite am Flansch
  • d – Innendurchmesser der Litzenaufnahme
  • l – Länge bis Mitte der Bohrung
Verwendung
  • Unisolierte, gerade fließgepresste Presskabelschuhe aus Aluminium in Ringausführung.
  • Besonders hochwertige Ausführung für eine zuverlässige Verpressung.
  • Nach DIN 46329

Technische Daten

Norm / BeschreibungPresskabelschuh
FlanschformRingform
Anschlusswinkel180° (gerade)
