HELUKABELArtikel-Nr. 907686

Presskabelschuh HELU-S-PK-CU-DIN 16-8

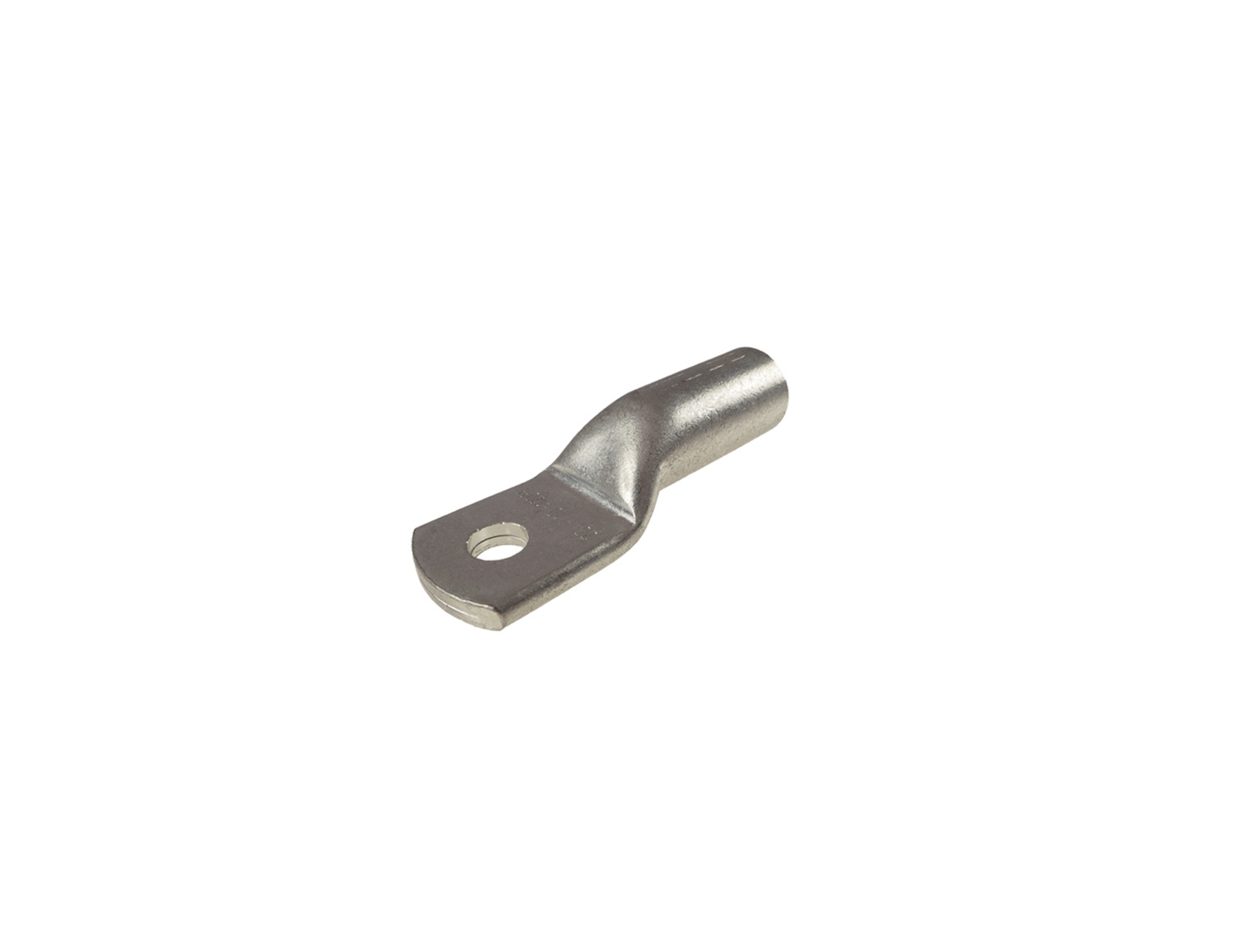

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

HELU-S-PK-CU-DIN — HELU Serienabbildung; Ausführung siehe Artikelangaben.
Presskabelschuh HELU-S-PK-CU-DIN 16-8SKU: 907686

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

Auf einen Blick

ca. Nennquerschnitt mm²
16
Stück pro Verpackungseinheit
100
Gewicht in kg/1000 St.
13,0
Cu (MK)-Zahl pro 1000 St.
13

Produktinformationen

Technische Details & Spezifikationen ↓Datenblatt Presskabelschuh HELU-S-PK-CU-DIN 16-8 ↗

Artikeldetails

Art.-Nr. 907686
Artikelbezeichnung Presskabelschuh HELU-S-PK-CU-DIN 16-8
ca. Nennquerschnitt mm² 16
Cu (MK)-Zahl pro 1000 St. 13
Bohrung (M) 8
ø Bohrung (a) in mm 8,4
ø Litzenaufnahme (d) in mm 5,5
Breite Flansch (b) in mm 13,0
Länge (l) in mm 37,0
Gewicht in kg/1000 St. 13,0
Kennzahl Typ 8
Stück pro Verpackungseinheit 100
Einzelmengen bestellbar nein
EAN / GTIN 4060892425264
Zolltarifnummer 74198090
Aufbau
  • Material: Kupfer nach DIN EN 13600
  • Oberfläche: galvanisch verzinnt
  • unisoliert
  • ohne Sichtloch
Hinweise
  • Die Kennzahl weist auf den erforderlichen Sechskantpresseinsatz hin.
  • Empfohlenes Pressverfahren: Sechskant-Pressung

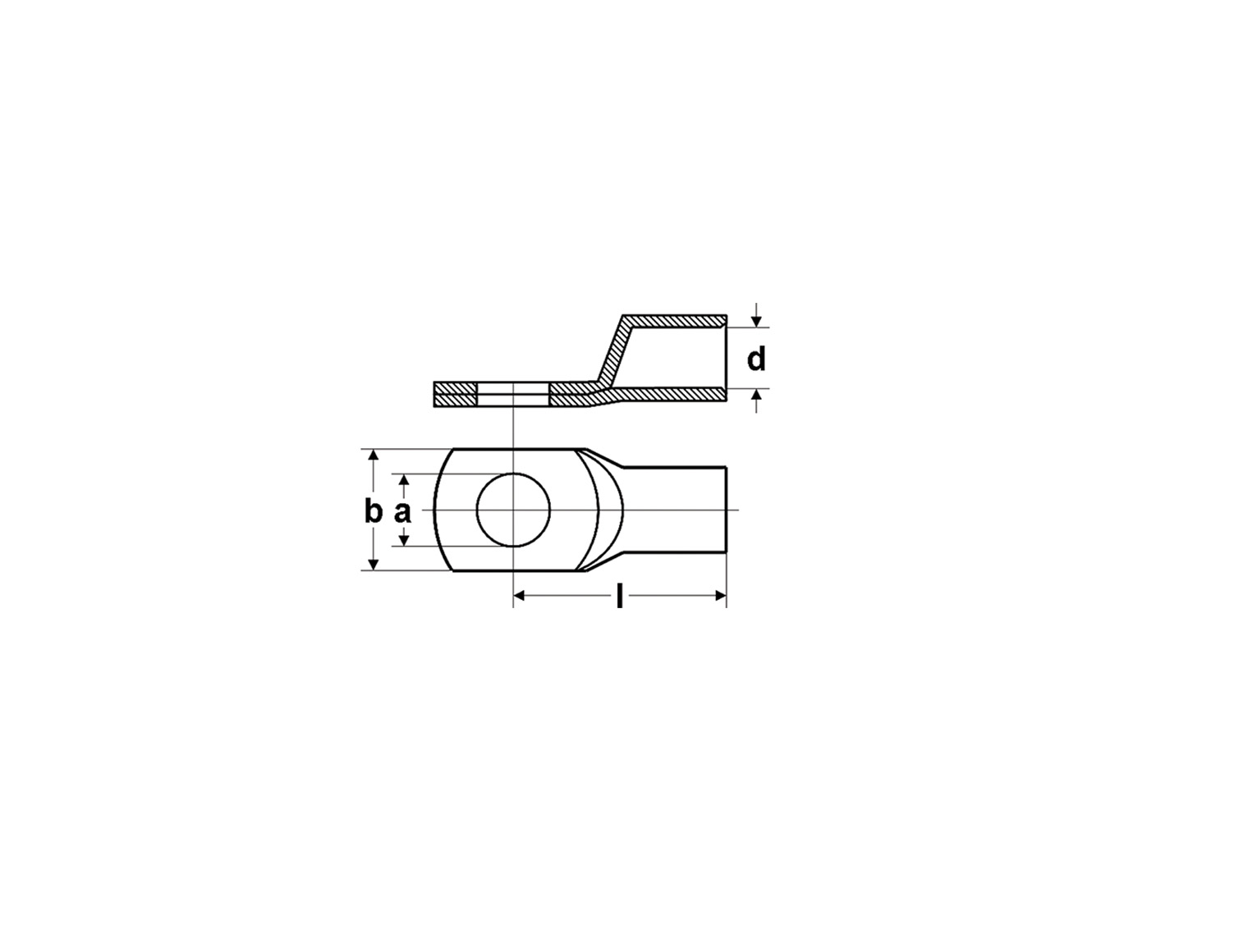

  • Legende:
  • a – Durchmesser der Bohrung
  • b – Breite am Flansch
  • d – Innendurchmesser der Litzenaufnahme
  • l – Länge bis Mitte der Bohrung
Verwendung
  • Für Leiteraufbau RM, nach DIN 46235.

Technische Daten

Norm / BeschreibungPresskabelschuh
FlanschformRingform
Anschlusswinkel180° (gerade)
