RD-Y(St)Y BLUE 16 x 2 x 0,5 mm²

HELUKABELArtikel-Nr. 20193

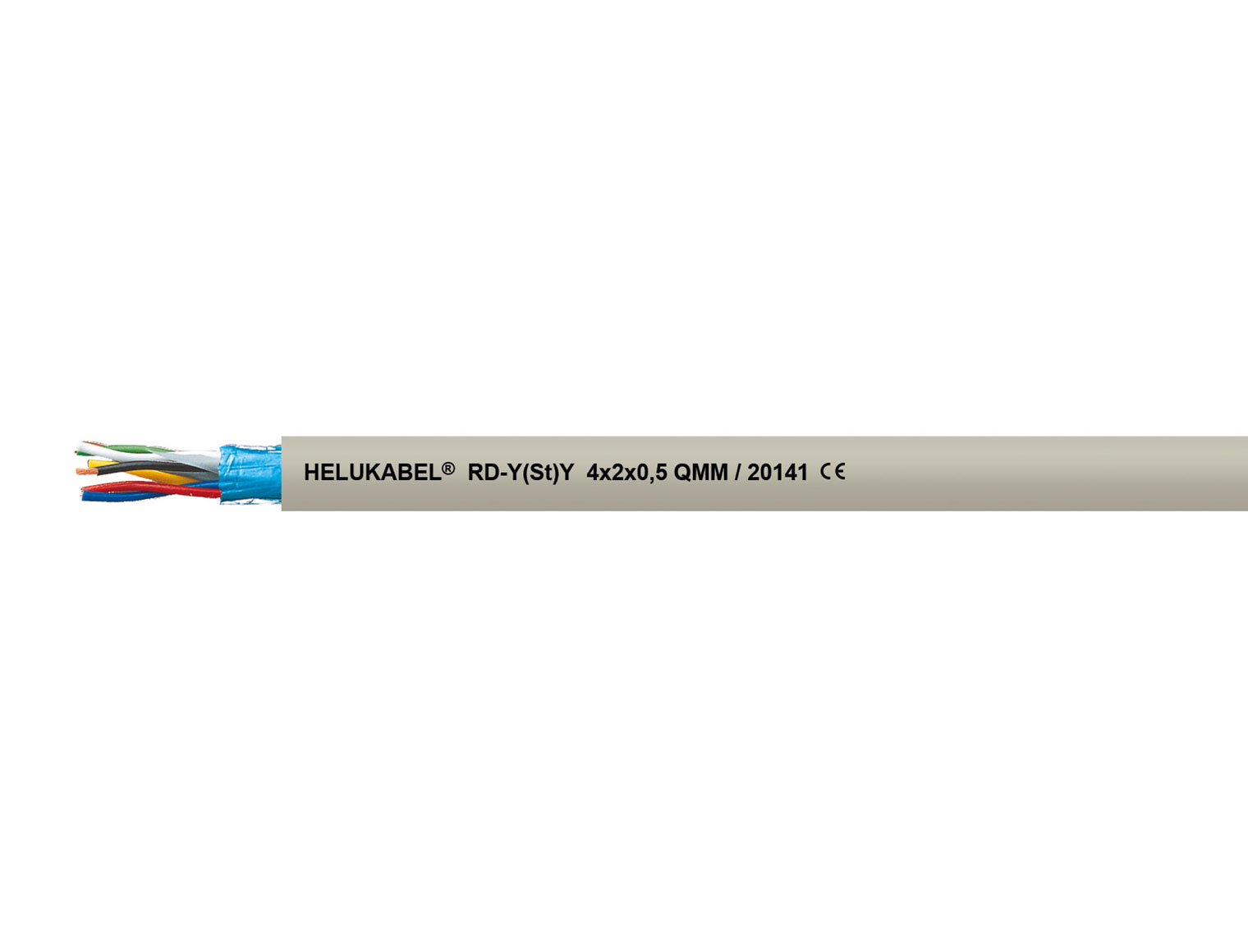

RD-Y(St)Y — HELU Serienabbildung; Ausführung siehe Artikelangaben.

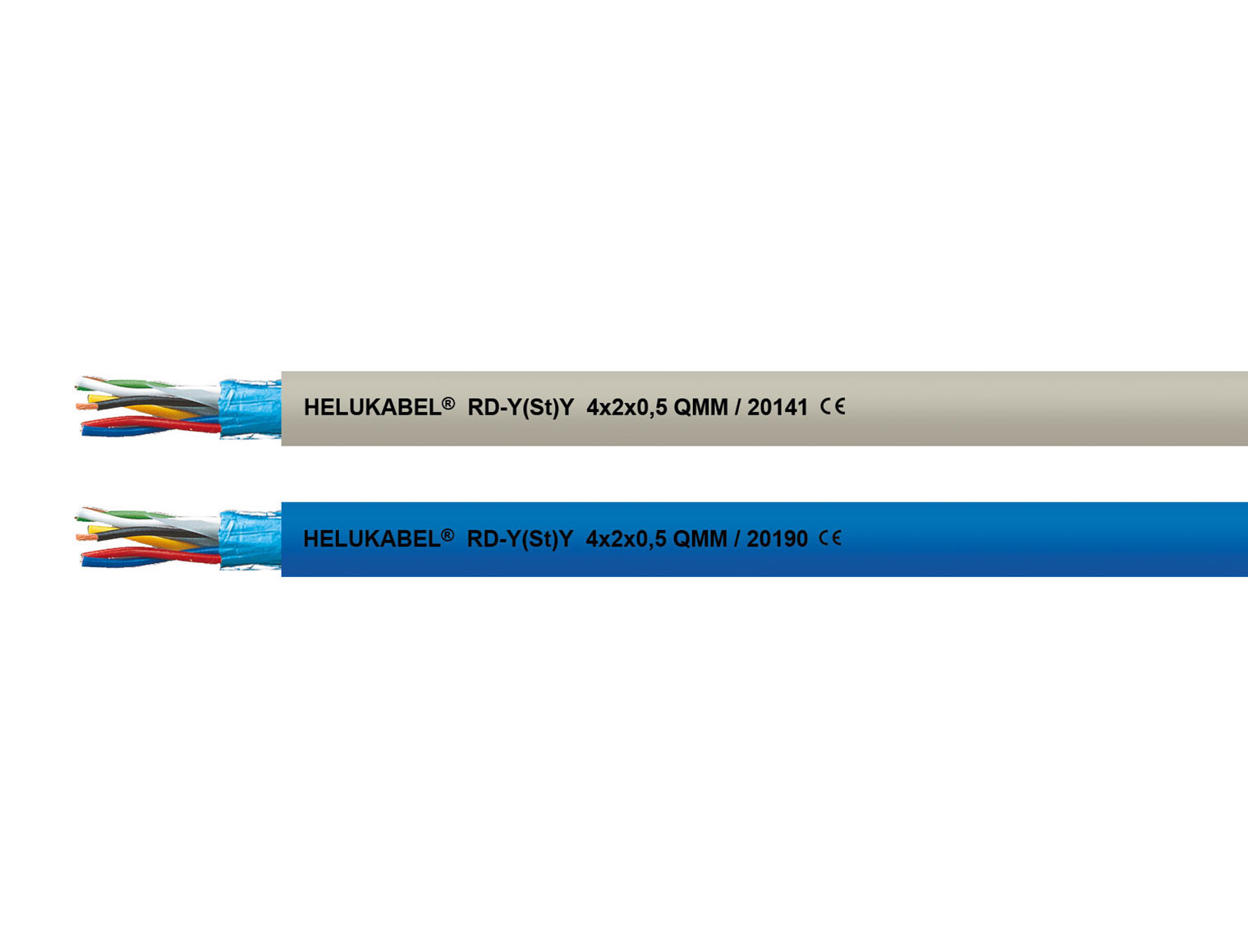

RD-Y(St)Y — HELU Serienabbildung; Ausführung siehe Artikelangaben.

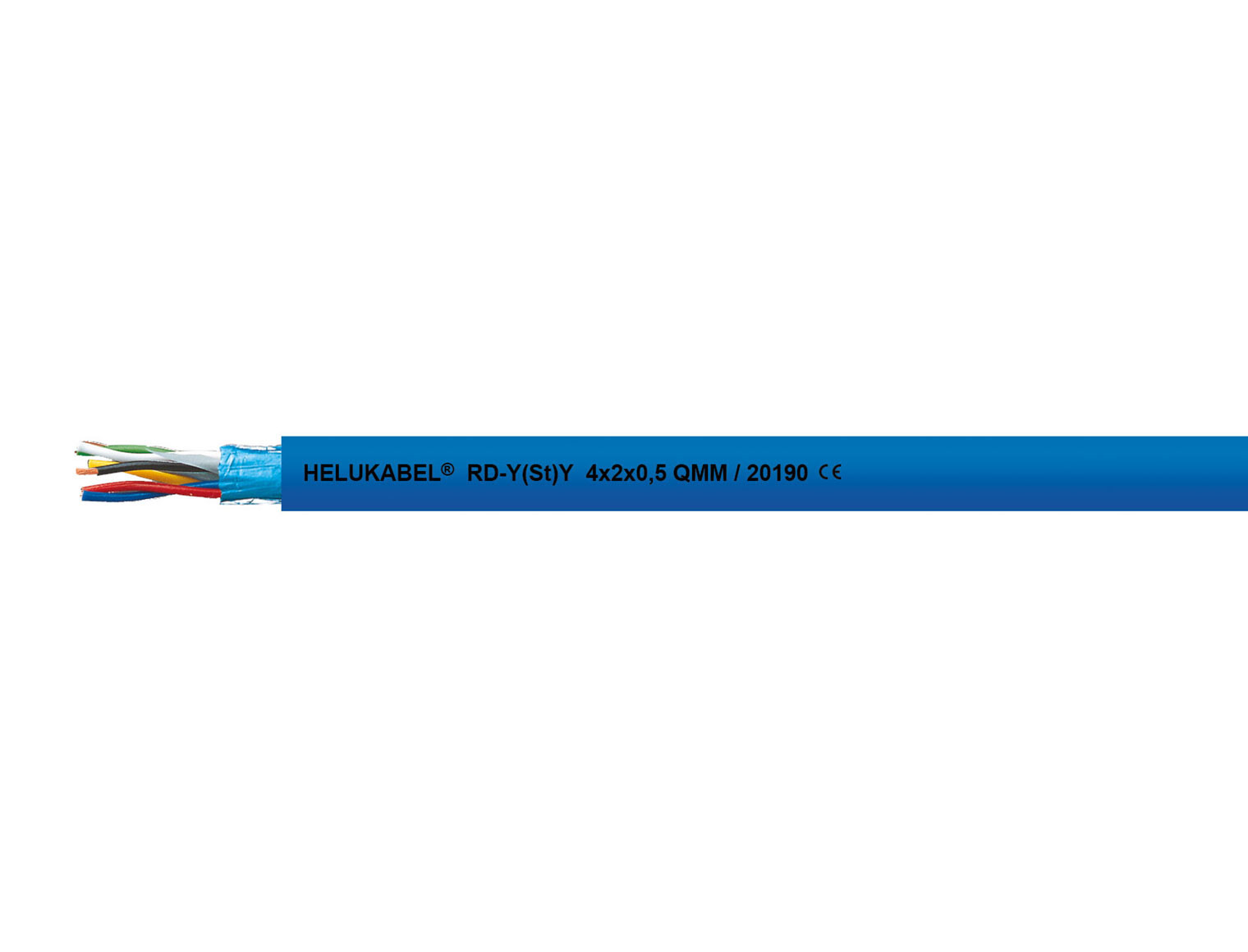

RD-Y(St)Y — HELU Serienabbildung; Ausführung siehe Artikelangaben.

Dokumente zum Produkt

Datenblatt RD-Y(St)Y BLUE 16 x 2 x 0,5 mm² ↗Werksbescheinigung RD-Y(St)Y BLUE 16 x 2 x 0,5 mm² ↗
, ,

  • Leittechnikkabel
  • mit Beidraht
  • mit blauem Außenmantel: für eigensichere Anlagen in explosionsgefährdeten Bereichen
Artikelnummer: 20193 Kategorien: , , Marke:
HELUKABEL LÄNGEN & PREISE

Passend für Ihr Projekt.

Ausführung, Menge und Lieferbarkeit stimmen wir mit Ihnen ab.

Größere Mengen oder Sonderlängen?Wir erstellen Ihr individuelles Angebot.
Anfragen
Angebot anfragen →

Preis, Lieferzeit und Verfügbarkeit auf Anfrage. Bitte gewünschte Menge oder Länge angeben.

Angebot anfragen →

Lieferzeit und Verfügbarkeit bestätigen wir mit Ihrem Angebot.

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.
Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

RD-Y(St)Y — HELU Serienabbildung; Ausführung siehe Artikelangaben.
RD-Y(St)Y BLUE 16 x 2 x 0,5 mm²SKU: 20193

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

Artikeldetails

Art.-Nr. 20193
Artikelbezeichnung RD-Y(St)Y BLUE 16 x 2 x 0,5 mm²
Mantelfarbe blau (RAL 5015)
AWG (ca.) 20
Außen-Ø mm (ca.) 13,5
Cu-Zahl per km 165,0
Gewicht kg/km (ca.) 282,0
Brandverhaltensklasse Eca
Meter pro Verpackungseinheit 100, 500, 1000
individuelle Zuschnitte möglich ja
EAN / GTIN 4060892100291
Zolltarifnummer 85444995
Aufbau
  • Cu-Litze blank, mehrdrähtig
  • Litzenaufbau:
  • 0,5 mm²: 7 x 0,3 mm
  • Aderisolation: semirigid PVC
  • Aderkennzeichnung: farbig, je Bündel:
  • Paar-Nr. 1: a-Ader = blau; b-Ader = rot
  • Paar-Nr. 2: a-Ader = grau; b-Ader = gelb
  • Paar-Nr. 3: a-Ader = grün; b-Ader = braun
  • Paar-Nr. 4: a-Ader = weiß; b-Ader = schwarz
  • Adern mit optimalen Schlaglängen zu Paaren verseilt, 4 Paare mit optimalen Schlaglängen zu Bündeln verseilt, Bündel mit optimalen Schlaglängen in Lagen verseilt
  • Bündelkennzeichnung: ziffernbedruckter Kunststoffwendel
  • Beilauflitze, Cu-verzinnt, mehrdrähtig (0,5 mm² = 7 x 0,3 mm)
  • Abschirmung: kunststoffkaschierte Aluminiumfolie (St), Überlappung ca. 25%
  • Außenmantel: PVC
  • Mantelfarbe: siehe Datenblatt
  • Längenmarkierung: in Meter
Eigenschaften
  • die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
  • Paarverseilung mit kurzen, unterschiedlichen Schlaglängen innerhalb eines Bündels führt zu guten Nebensprechdämpfungswerten
Prüfungen
  • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
  • Zertifizierungen und Zulassungen:
  • EAC
Hinweise
  • der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
  • 2-paarige Leitungen: Adern zum Sternvierer verseilt
  • mit blauem Mantel für die Errichtung eigensicherer Anlagen (Zündschutzart -i-) in explosionsgefährdeten Bereichen entsprechend DIN VDE 0165-1 / DIN EN 60079-14 / IEC 60079-14, Abschnitt 16.2.2
Verwendung
  • Leittechnikkabel-RD werden in der Mess-, Steuer- und Regelungstechnik sowie in Leitständen von Industrieanlagen eingesetzt. Die Kabel dienen zur Übertragung analoger und digitaler Signale bis zu einer Frequenz von etwa 10 kHz. Geeignet für die feste Verlegung nur innerhalb von Gebäuden.

Technische Daten

Norm / BeschreibungPVC-Datenleitung in Anlehnung an DIN VDE 0815
Temperaturbereichbewegt -5°C bis +50°C
nicht bewegt -30°C bis +70°C
Betriebsspitzenspannung600 V (nicht für Starkstrominstallationszwecke)
Prüfspannung Ader/Ader2000 V
Prüfspannung Ader/Schirm2000 V
Leiterwiderstand bei 20°Cmax. 39,2 Ohm/km
Betriebskapazität Ader/Aderbei 800 Hz
2 - 4 Paare: ca. 120 pF/m
8 - 96 Paare: ca. 100 pF/m
Kapazitive Kopplung k1bei 800 Hz, max. 200 pF/100m; 20% der Werte, mindestens jedoch ein Wert, dürfen bis 400 pF/100m betragen
Wellenwiderstandbei 1 kHz, 370 Ohm,
bei 10 kHz, 130 Ohm,
(Richtwert)
Leitungsdämpfungbei 1 kHz, 1,2 dB/km
bei 10 kHz, 3,0 dB/km
(Richtwert)
Nebensprechdämpfungbei 10 kHz, 60,00 dB
(Richtwert)
Mindestbiegeradiusnicht bewegt 7,5x Außen-Ø

EAC-Zertifizierung · Längenmarkierung in Meter · UKCA-Zertifizierung
