Single 600-CY-O schwarz 1 x 6 mm²

HELUKABELArtikel-Nr. 10911

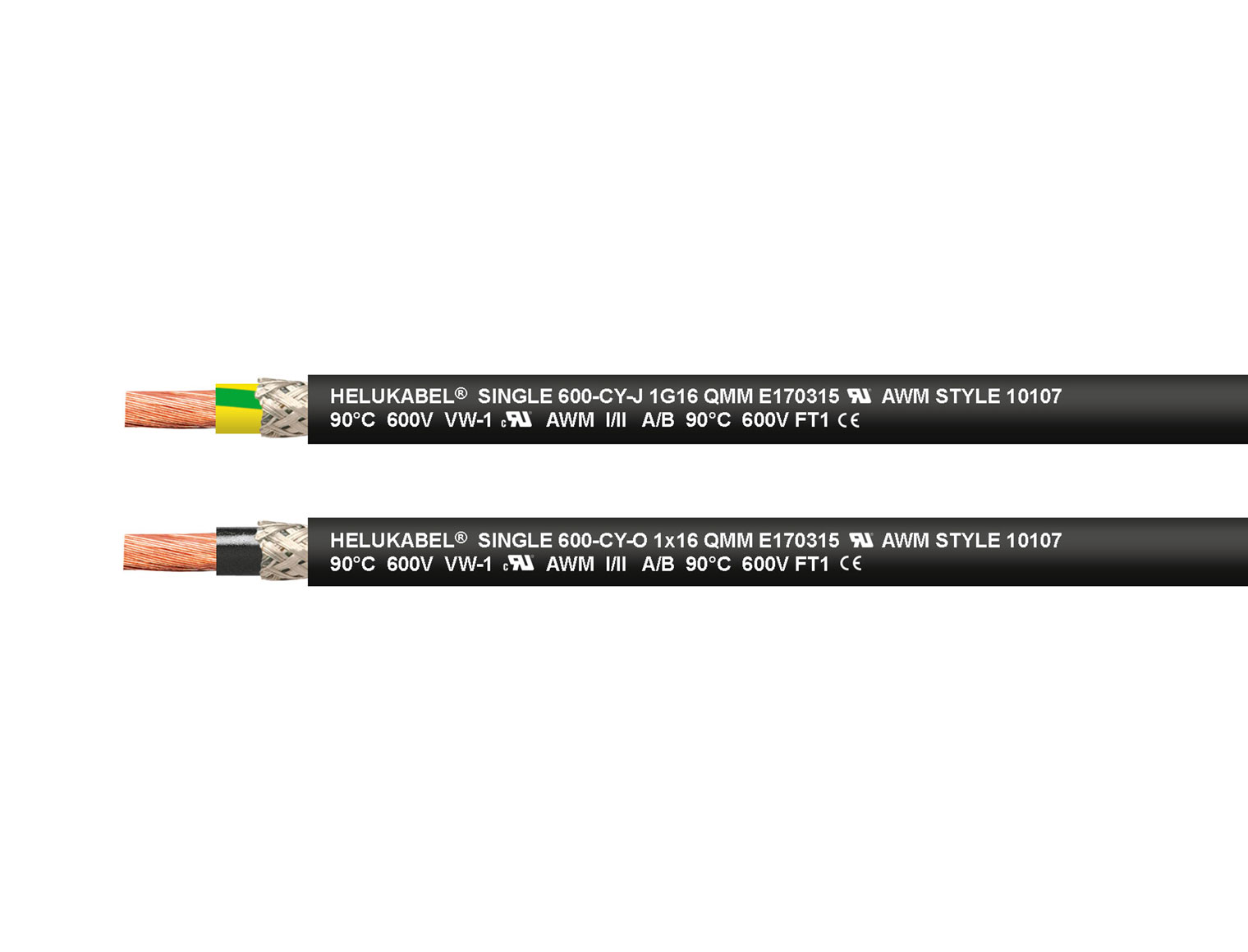

Single 600-CY-J / Single 600-CY-O — HELU Serienabbildung; Ausführung siehe Artikelangaben.

Dokumente zum Produkt

Datenblatt Single 600-CY-O schwarz 1 x 6 mm² ↗Werksbescheinigung Single 600-CY-O schwarz 1 x 6 mm² ↗
, ,

  • PVC-Aderleitung
  • 600 V
  • EMV-Vorzugstype
Artikelnummer: 10911 Kategorien: , , Marke:
HELUKABEL LÄNGEN & PREISE

Passend für Ihr Projekt.

Ausführung, Menge und Lieferbarkeit stimmen wir mit Ihnen ab.

Größere Mengen oder Sonderlängen?Wir erstellen Ihr individuelles Angebot.
Anfragen
Angebot anfragen →

Preis, Lieferzeit und Verfügbarkeit auf Anfrage. Bitte gewünschte Menge oder Länge angeben.

Angebot anfragen →

Lieferzeit und Verfügbarkeit bestätigen wir mit Ihrem Angebot.

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.
Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

Single 600-CY-J / Single 600-CY-O — HELU Serienabbildung; Ausführung siehe Artikelangaben.
Single 600-CY-O schwarz 1 x 6 mm²SKU: 10911

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

Artikeldetails

Art.-Nr. 10911
Artikelbezeichnung Single 600-CY-O schwarz 1 x 6 mm²
AWG (ca.) 10
Außen-Ø mm (ca.) 7,8
Cu-Zahl per km 72,0
Gewicht kg/km (ca.) 140,0
Meter pro Verpackungseinheit 100, 500, 1000
individuelle Zuschnitte möglich ja
EAN / GTIN 4060892172595
Zolltarifnummer 85444995
Aufbau
  • Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
  • Aderisolation: Spezial-PVC nach UL-Std. 1581
  • Aderkennzeichnung: siehe Datenblatt
  • G = mit Schutzleiter GN-GE,
  • x = ohne Schutzleiter
  • Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
  • Außenmantel: PVC nach DIN VDE 0207-5 (Mischungstyp YM5), UL-Std. 1581
  • Mantelfarbe: schwarz (RAL 9005)
  • Längenmarkierung: in Meter
Eigenschaften
  • beständig gegen: UV-Strahlung
  • weitgehend beständig gegen: Öl,
  • Details, siehe „Technische Informationen“
  • zur Verwendung im Freien
  • die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
Prüfungen
  • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, UL VW-1, CSA FT1
  • Zertifizierungen und Zulassungen:
  • EAC
Hinweise
  • der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
Verwendung
  • PVC-Aderleitung geeignet bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten, nassen Räumen und im Freien. Darf nicht direkt in Erde oder Wasser verlegt werden. Diese Zwei-Norm-Aderleitung wird vorzugsweise im exportorientierten Maschinenbau an Werkzeugmaschinen, Fertigungsstraßen und im Anlagenbau eingesetzt. Zur störfreien Daten- und Signalübertragung für Mess-, Steuer- und Regeltechnik sind diese Leitungen mit Cu-Abschirmung bestens geeignet. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.

Technische Daten

Norm / BeschreibungPVC-Aderleitung nach UL-Std. 758 (AWM) Style 10107, CSA-Std. C22.2 No. 210 - AWM I/II A/B, in Anlehnung an DIN VDE 0285-525-2-31 / DIN EN 50525-2-31
Temperaturbereichbewegt -5°C bis +90°C
nicht bewegt -40°C bis +90°C
Zulässige Betriebstemperatur am Leiter+90°C
NennspannungVDE AC U0/U 600/1000 V
UL (AWM) AC 600 V
Prüfspannung4000 V
Durchschlagspannung8000 V
Kopplungswiderstandbei 30 MHz, ca. 250 Ohm/km
Mindestbiegeradiusbewegt 7,5x Außen-Ø
nicht bewegt 4x Außen-Ø

UL-Zertifizierung · CSA-Zertifizierung · EAC-Zertifizierung · UV-beständig · Längenmarkierung in Meter · UKCA-Zertifizierung
