HELUKABELArtikel-Nr. 11022803

SOLARFLEX®-X H1Z2Z2-K NTS RED 1 x 4 mm²

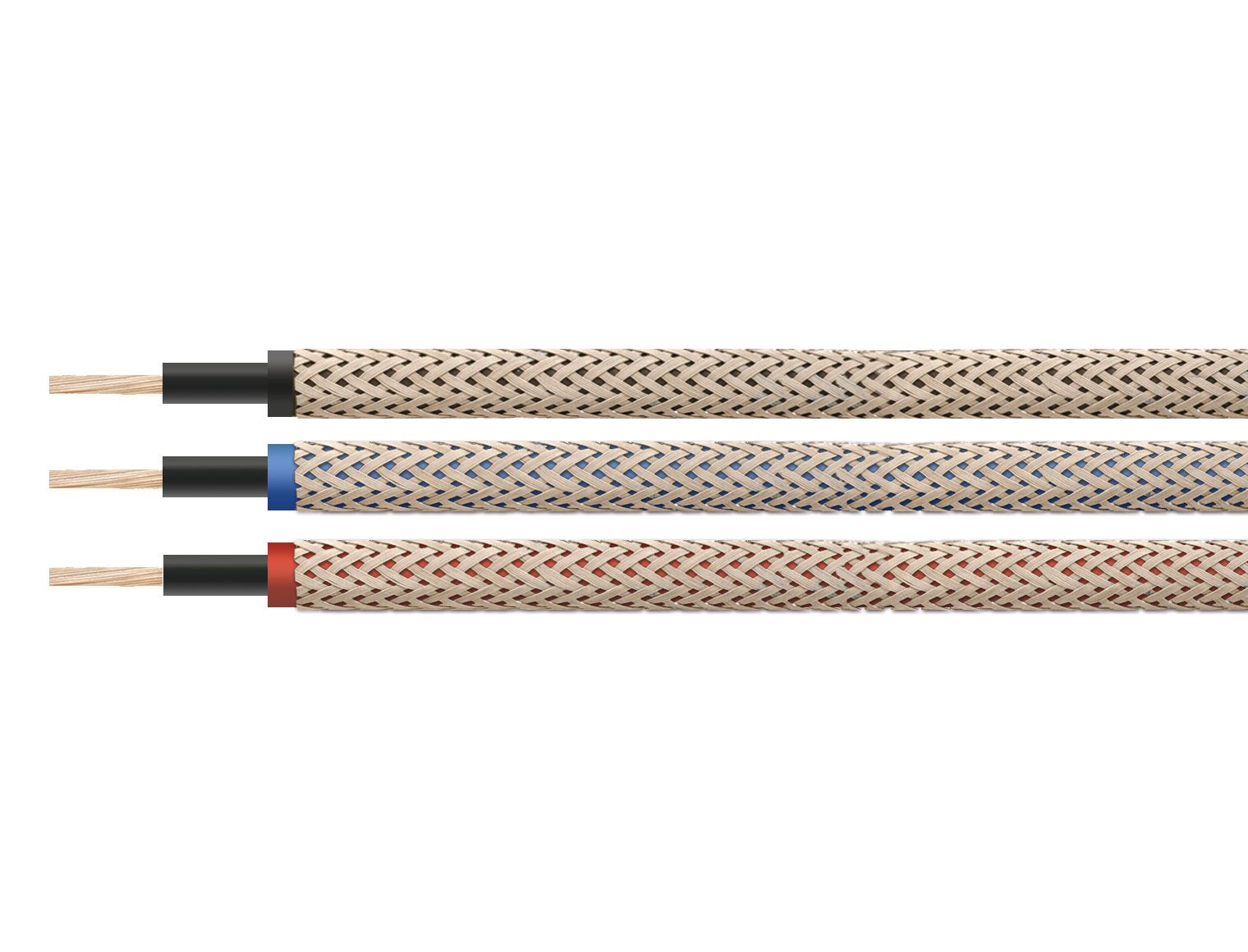

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

Leitung für Photovoltaiksysteme 1500 V DC mit Nagetierschutz

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

SOLARFLEX®-X H1Z2Z2-K NTS RED 1 x 4 mm²SKU: 11022803

Auf einen Blick

Art.-Nr.	11022803
Artikelbezeichnung	SOLARFLEX®-X H1Z2Z2-K NTS RED 1 x 4 mm²
Mantelfarbe	rot
AWG (ca.)	12
Außen-Ø mm (ca.)	5,9 – 6,6
Cu-Zahl per km	38,4
Gewicht kg/km (ca.)	85,0
Brandverhaltensklasse	–
Meter pro Verpackungseinheit	–
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892535840
Zolltarifnummer	85446010

Aufbau

Eigenschaften

Prüfungen

halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2
UV-beständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E
ozonbeständig nach DIN VDE 0283-618 / DIN EN 50618
witterungsbeständig nach DIN VDE 0283-618 / DIN EN 50618 Anhang E
Gleichspannungsbeständigkeit der Isolation nach DIN VDE 0283-618 / DIN EN 50618 Tab. 2

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung

Verwendung

Die SOLARFLEX®-X H1Z2Z2-K NTS wird zur Verkabelung von Solarmodulen eingesetzt. Die höchstzulässige Gleichspannung des Systems, in dem die Leitung eingesetzt wird, darf 1,8 kV nicht überschreiten. Die Leitung ist geeignet für die Verwendung in und an schutzisolierten Geräten und Anlagen (Schutzklasse II). Basisleitung H1Z2Z2-K nach DIN EN 50618 / TÜV.

Norm / Beschreibung	Vernetzte Aderleitung in Anlehnung an DIN VDE 0283-618 / DIN EN 50618
Temperaturbereich	nicht bewegt -40°C bis +90°C
Zulässige Betriebstemperatur am Leiter	+120°C
Nennspannung	AC U₀/U 1000/1000 V DC U₀/U 1500/1500 V
Prüfspannung	6500 V
Mindestbiegeradius	nicht bewegt 5x Außen-Ø
