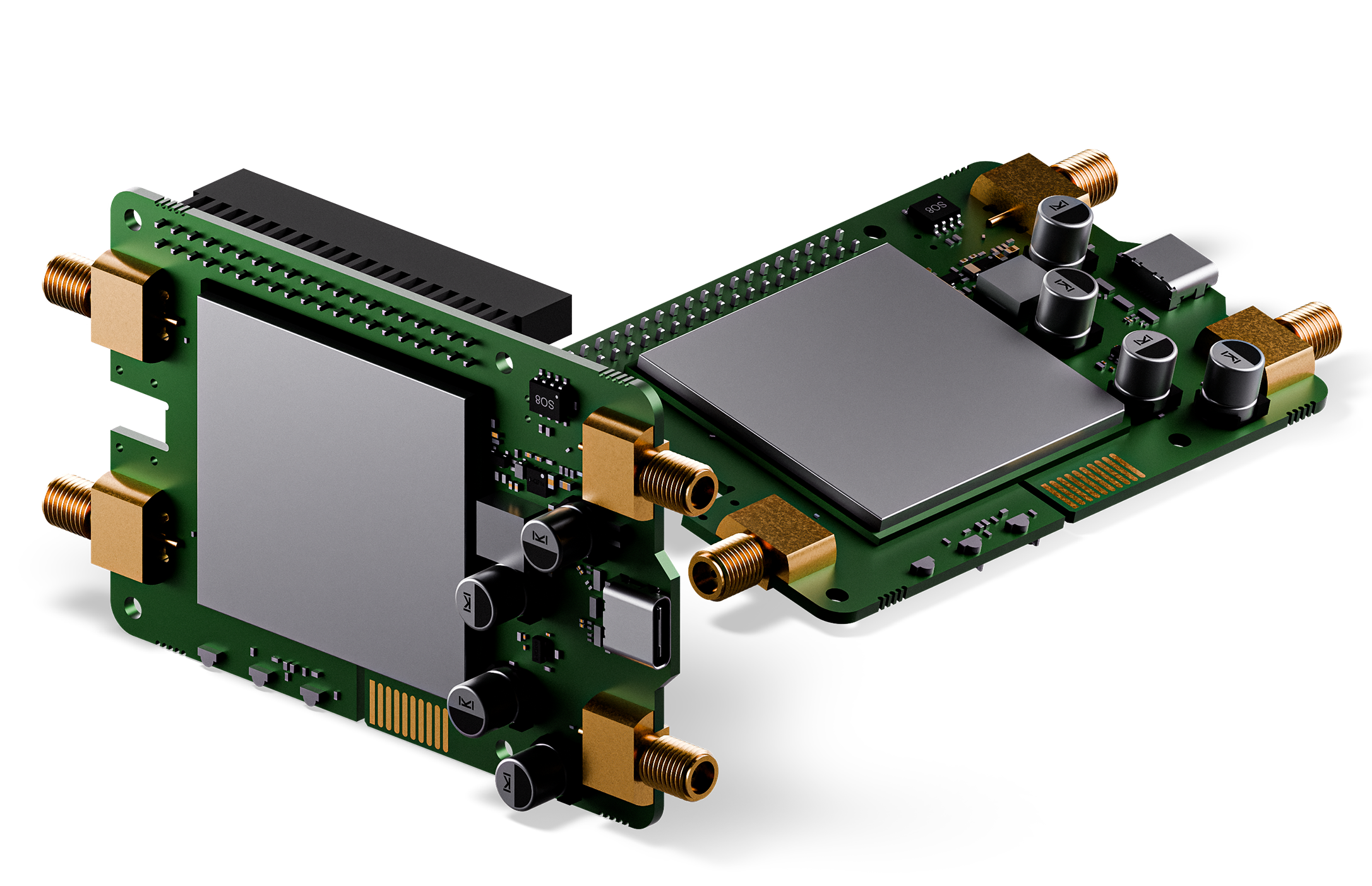

Teltonika Calyx – Embedded-Netzwerksystem

Embedded-Netzwerksysteme

Teltonika Calyx – Embedded-Netzwerksystem

Preis auf Anfrage

Teltonika Calyx – Embedded-Netzwerksystem. Auswahlmerkmale für Ihre Installation:

Mobilfunkmodul: 5G Sub-6Ghz SA/NSA 2.4/3.4Gbps DL (4x4 MIMO), 900/550 Mbps UL (2x2)
Datenrate: USB 2.0 - Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070 USB 3.0 - Calyx 5G / EBD050
Abmessungen (B × H × T): 56 x 23.11 x 95.48 mm

Alle technischen Daten und Dokumente ansehen ↓

Artikelnummer: TN-CALYX Kategorie: Embedded-Netzwerksysteme Marke:

Lieferzeit: 5–7 Werktage

Angebot anfragen →

Lieferzeit und Verfügbarkeit bestätigen wir mit Ihrem Angebot.

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.

Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

Teltonika Calyx – Embedded-Netzwerksystem

Teltonika Calyx – Embedded-NetzwerksystemSKU: TN-CALYX

Bitte Modell oder Bestellcode, Menge und benötigte Länderversion angeben. Preis, Verfügbarkeit und Lieferzeit bestätigen wir mit Ihrem Angebot.

Teltonika Calyx – Embedded-Netzwerksystem

Mobilfunkmodul: 4G LTE-FDD (Cat 4) – 75Mbps DL, 50Mbps UL; LTE-TDD (Cat 4) – 65Mbps DL, 35Mbps UL; DC-HSPA+ – 42Mbps DL, 5.76Mbps UL; 3G – 384 kbps DL, 384 kbps UL, 2G – 236.8 kbps DL, 236.8 kbps UL, 2G GPRS – 85.6 kbps DL, 85.6 kbps UL
Mobilfunkmodul: 5G Sub-6Ghz SA/NSA 2.4/3.4Gbps DL (4x4 MIMO), 900/550 Mbps UL (2x2); 4G LTE Cat 19 bis zu 1.6 Gbps DL/ 200 Mbps UL; 3G bis zu 42 DL/ 5.76 UL Mbps
Mobilfunkmodul: 5G Sub-6Ghz SA 223 Mbps DL/123 Mbps UL; 4G LTE (Cat 4) bis zu 195 Mbps DL/105 Mbps UL
Abmessungen (B × H × T): 56 x 23.11 x 95.48 mm
Abmessungen (B × H × T): 56 x 23.11 x 100.8 mm

Technische Daten

Mobilfunk

Ausführung	Calyx 4G / EBD021
Mobilfunkmodul	4G LTE-FDD (Cat 4) – 75Mbps DL, 50Mbps UL; LTE-TDD (Cat 4) – 65Mbps DL, 35Mbps UL; DC-HSPA+ – 42Mbps DL, 5.76Mbps UL; 3G – 384 kbps DL, 384 kbps UL, 2G – 236.8 kbps DL, 236.8 kbps UL, 2G GPRS – 85.6 kbps DL, 85.6 kbps UL
3GPP-Version	Release 9
Ausführung	Calyx 5G / EBD050
Mobilfunkmodul	5G Sub-6Ghz SA/NSA 2.4/3.4Gbps DL (4x4 MIMO), 900/550 Mbps UL (2x2); 4G LTE Cat 19 bis zu 1.6 Gbps DL/ 200 Mbps UL; 3G bis zu 42 DL/ 5.76 UL Mbps
3GPP-Version	Release 16
Ausführung	Calyx 5G Red Cap / EBD070
Mobilfunkmodul	5G Sub-6Ghz SA 223 Mbps DL/123 Mbps UL; 4G LTE (Cat 4) bis zu 195 Mbps DL/105 Mbps UL
3GPP-Version	Release 17

Stromversorgung

USB Typ C	5 VDC
40-polige GPIO-Stiftleiste	On a 40-pin header, 5 VDC and 3.3 VDC

Physische Schnittstellen

Status-LEDs	1 x Power, NET IND, NET STAT
SIM-Steckplätze	1 x SIM-Steckplatz (Nano SIM - 4FF), push-pull
Stromversorgung	On a 40-pin header/USB power
USB	USB Type-C receptacle
Ausführung	Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070
Antennenanschlüsse	2 x SMA für Mobilfunk
Ausführung	Calyx 5G / EBD050
Antennenanschlüsse	4 x SMA für Mobilfunk

Mechanische Daten

Gewicht	57 g
Montageoptionen	WIth included Montagesatz
Ausführung	Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070
Abmessungen (B × H × T)	56 x 23.11 x 95.48 mm
Ausführung	Calyx 5G / EBD050
Abmessungen (B × H × T)	56 x 23.11 x 100.8 mm

Umgebungsbedingungen

Betriebstemperatur	-40 °C bis 75 °C

USB

Datenrate	USB 2.0 - Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070 USB 3.0 - Calyx 5G / EBD050

40-polige GPIO-Stiftleiste

PWR_KEY	Modem turn on/off. Digitaleingang, 0 - 3.3 V logic level, active High, to activate use pulse (≥500 ms)
Modem aufwecken	Wake up modem from a sleep mode. Digitaleingang, 0 - 3.3 V logic level, active High - Calyx 4G / EBD021; Digitaleingang, 0 - 3.3 V logic level, active Low - Calyx 5G / EBD050; Calyx 5G Red Cap / EBD070
Modem zurücksetzen	Resets the modem. Digitaleingang, 0 - 3.3 V logic level, active High

Zubehör mit Hersteller-Kompatibilitätsangabe

Anschluss, Länderversion und etwaige Einschränkungen auf der Zubehörseite prüfen.

Dokumente und Downloads

Technische Angaben nach der verlinkten Herstellerseite, geprüft am 17.10.2026. Funkbänder, Zulassungen und Lieferumfang können vom vollständigen Bestellcode und der Region abhängen. Softwarefunktionen hängen von Firmware, Konfiguration und gegebenenfalls zusätzlichen Paketen oder Lizenzen ab. Preis und Verfügbarkeit bestätigen wir auf Anfrage.

Hersteller	Teltonika Networks
Modell	Calyx
Merkmal 1	5G-, 5G-RedCap- und 4G-Ausführungen
Merkmal 2	Für Raspberry Pi 4/5
Merkmal 3	GPIO- und PCM-Steuerung
Physische Schnittstellen – Status-LEDs	1 x Power, NET IND, NET STAT
Physische Schnittstellen – SIM-Steckplätze	1 x SIM-Steckplatz (Nano SIM – 4FF), push-pull
Physische Schnittstellen – Stromversorgung	On a 40-pin header/USB power
Physische Schnittstellen – USB	USB Type-C receptacle
Physische Schnittstellen – Antennenanschlüsse	4 x SMA für Mobilfunk
Stromversorgung – USB Typ C	5 VDC
Stromversorgung – 40-polige GPIO-Stiftleiste	On a 40-pin header, 5 VDC and 3.3 VDC
Mechanische Daten – Gewicht	57 g
Mechanische Daten – Montageoptionen	WIth included Montagesatz
Mechanische Daten – Abmessungen (B × H × T)	56 x 23.11 x 100.8 mm
Umgebungsbedingungen – Betriebstemperatur	-40 °C bis 75 °C
Mobilfunk – Mobilfunkmodul	5G Sub-6Ghz SA 223 Mbps DL/123 Mbps UL; 4G LTE (Cat 4) bis zu 195 Mbps DL/105 Mbps UL
Physische Schnittstellen – Ausführung	Calyx 5G / EBD050
Mechanische Daten – Ausführung	Calyx 5G / EBD050
Ausführung	Calyx 4G / EBD021
Mobilfunkmodul	4G LTE-FDD (Cat 4) – 75Mbps DL, 50Mbps UL; LTE-TDD (Cat 4) – 65Mbps DL, 35Mbps UL; DC-HSPA+ – 42Mbps DL, 5.76Mbps UL; 3G – 384 kbps DL, 384 kbps UL, 2G – 236.8 kbps DL, 236.8 kbps UL, 2G GPRS – 85.6 kbps DL, 85.6 kbps UL
3GPP-Version	Release 9
Mobilfunk – 3GPP-Version	Release 17
Mobilfunk – Ausführung	Calyx 5G Red Cap / EBD070
Datenrate	USB 2.0 – Calyx 4G / EBD021; Calyx 5G Red Cap / EBD070 USB 3.0 – Calyx 5G / EBD050
PWR_KEY	Modem turn on/off. Digitaleingang, 0 – 3.3 V logic level, active High, to activate use pulse (≥500 ms)
Modem aufwecken	Wake up modem from a sleep mode. Digitaleingang, 0 – 3.3 V logic level, active High – Calyx 4G / EBD021; Digitaleingang, 0 – 3.3 V logic level, active Low – Calyx 5G / EBD050; Calyx 5G Red Cap / EBD070
Modem zurücksetzen	Resets the modem. Digitaleingang, 0 – 3.3 V logic level, active High
