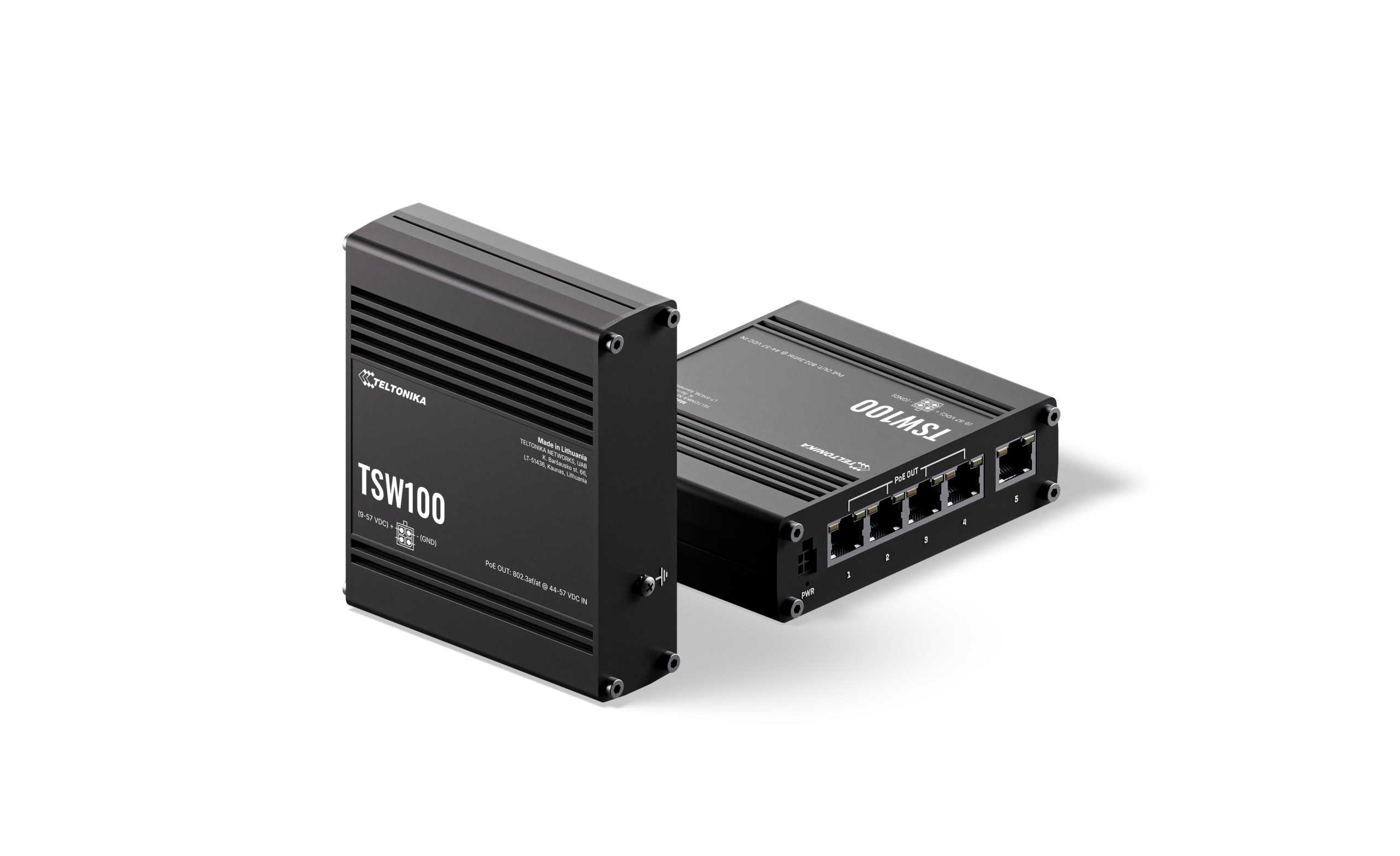

Teltonika TSW100 – Ethernet-Switch
- Ethernet-Port: 5 x Ethernet-Ports, 10/100/1000 Mbps, automatische MDI/MDIX-Umschaltung
- Eingangsspannung: 7 – 57 VDC
- Abmessungen (B × H × T): 115 x 32.2 x 101.2 mm
- Betriebstemperatur: -40 °C bis 75 °C
Technische Daten
Ethernet
| Ethernet-Port | 5 x Ethernet-Ports, 10/100/1000 Mbps, automatische MDI/MDIX-Umschaltung |
|---|---|
| Standards der IEEE-802.3-Reihe | 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az |
Stromversorgung
| Anschluss | 4-pin industrielle DC-Buchse |
|---|---|
| Eingangsspannung | 7 – 57 VDC |
| Eingangsspannung für PoE-Out | 44 – 57 VDC |
| Leistungsaufnahme | Leerlauf: 2 W / Max (no PoE): 9 W / PoE Max.: 129 W |
Physische Schnittstellen
| Ethernet | 5 x RJ45 ports, 10/100/1000 Mbps |
|---|---|
| Status-LEDs | 1 x Betriebs-LED, 10 x ETH status LEDs |
| Stromversorgung | 1 x 4-pin Stromanschluss |
| Weitere Funktionen | 1 x Erdungsschraube |
Mechanische Daten
| Gehäusematerial | Gehäuse und Paneele aus eloxiertem Aluminium |
|---|---|
| Abmessungen (B × H × T) | 115 x 32.2 x 101.2 mm |
| Gewicht | 350 g |
| Montageoptionen | DIN-Schiene, Wandmontage, ebene Fläche (jeweils zusätzliches Montagekit erforderlich) |
Umgebungsbedingungen
| Betriebstemperatur | -40 °C bis 75 °C |
|---|---|
| Luftfeuchtigkeit im Betrieb | 5% bis 95% nicht kondensierend |
| Schutzart | IP30 |
INDUSTRIAL PROTOCOLS
| Profinet | Profinet Class A conformance (available with optional order code) |
|---|
POE OUT
| PoE+-Ports | Port 1 - 4 |
|---|---|
| PoE-Standards | IEEE 802.3af (PoE, Type 1) and IEEE 802.3at (PoE+, Type 2), Alternative A (Order code: TSW100 *1****) IEEE 802.3af (PoE, Type 1) and IEEE 802.3at (PoE+, Type 2), Alternative B (Order code: TSW100 *0****) |
| Max. PoE-Leistung je Port (PSE) | 30 W |
| PoE-Gesamtbudget (PSE) | 120 W |
Leistungsdaten
| Bandbreite (Non-Blocking) | 10 Gbps |
|---|---|
| Paketpuffer | 128 KB |
| Größe der MAC-Adresstabelle | 2K entries |
| Jumbo-Frames | 9216 bytes |
Zubehör mit Hersteller-Kompatibilitätsangabe
Anschluss, Länderversion und etwaige Einschränkungen auf der Zubehörseite prüfen.
- Teltonika PR2PP10B – 4-poliges Verbindungskabel für Stromversorgung
- Teltonika PR4MK04K – 4-poliger Stecker mit Anschlussklemmen
- Teltonika PR5MEC21 – 4-poliger Stromadapter mit I/O-Zugang
- Teltonika PR2PD01B – 4-poliger Adapter auf Hohlbuchse
- Teltonika PR2PL15B – Stromkabel mit 4 offenen Adern
- Teltonika PR2FK20M – Stromkabel mit 4-poliger Schraubklemme
- Teltonika PR2AM20M – Kfz-Stromversorgung
- Teltonika PR3PWAU3 – AU Netzteil, 62,4 W
- Teltonika PR3PWUS3 – US Netzteil, 62,4 W
- Teltonika PR3PWUK3 – UK Netzteil, 62,4 W
- Teltonika PR3PWEU3 – EU Netzteil, 62,4 W
- Teltonika PR313AU3 – AU Netzteil, 130 W
- Teltonika PR313EU3 – EU Netzteil, 130 W
- Teltonika PR313UK3 – UK Netzteil, 130 W
- Teltonika PR5MEC23 – Hutschienenadapter
- Teltonika PR5MEC24 – TSW1-Rückplatte mit Hutschienenhalter
- Teltonika PR5MEC12 – Montagesatz für Oberflächenmontage
- Teltonika PR5MEC00 – Hutschienen-Montagesatz
- Teltonika PR5MEC11 – Kompakter Hutschienen-Montagesatz
- Teltonika PR5MEC32 – RJ45-Staubschutz
- Teltonika PR2LA15B – Ethernet-Kabel 1,5 m
- Teltonika PR313US3 – US Netzteil, 130 W
Dokumente und Downloads
Technische Angaben nach der verlinkten Herstellerseite, geprüft am 17.10.2026. Funkbänder, Zulassungen und Lieferumfang können vom vollständigen Bestellcode und der Region abhängen. Softwarefunktionen hängen von Firmware, Konfiguration und gegebenenfalls zusätzlichen Paketen oder Lizenzen ab. Preis und Verfügbarkeit bestätigen wir auf Anfrage.
