DATEX-PIMF-CY LI2YCY-PIMF 10X2X0,5 – DIN47100, GRAU RAL 7032
Hersteller-Artikelnummer: 0502399 · TKD
Artikelspezifikationen
| Variante | DATEX-PIMF-CY LI2YCY-PiMf |
|---|---|
| Abmessung | 10 X 2 X 0,5 |
| Außen-Ø [mm] nom. | 15,9 |
| Cu Index [kg/km] | 202.0 |
| Gewicht [kg/1.000] | 327.0 |
Serieninformationen: DATEX-PIMF-CY LI2YCY-PIMF
Anwendung
als Datenübertragungs-, Steuer- und Verbindungsleitung besonders geeignet zur Verkabelung von Datenübertragungssystemen bei Übertragungsraten bis zu 10 Mb/s, für störfreie Daten- und Signalübertragung. Geeignet für feste Verlegung und flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Für Verlegung in trockenen und feuchten Räumen, jedoch nicht im Freien ohne UV-Schutz und nicht im Erdreich.
BESONDERHEITEN
- Einzelpaarschirmung mit aluminium-kaschierter Kunststoff-Folie
- Adern paarverseilt (TP = twisted pair)
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle.
- LABS-frei/silikonfrei (bei Produktion)
- empfohlen für EMV gerechte Anwendungen
- geeignet für Maxi-Termi-Point-Anwendungen durch 7-drähtigen Leiteraufbau < 1 mm²
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | 7-drähtiger Aufbau |
| Aderisolationswerkstoff | PE |
| Aderkennung | nach DIN 47100 verschiedenfarbig |
| Verseilung | Paare in Lagen verseilt |
| Element Abschirmung | Paare in Metallfolie (PiMf) mit darunter liegender verzinnter Beilauflitze |
| Gesamtschirm | Cu-Geflecht verzinnt; opt. Bedeckung ca. 85% |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | grau, RAL 7032 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 250 V |
|---|---|
| Prüfspannung | Ader/Ader: 2 kV; Ader/Schirm: 1 kV |
| Leiterwiderstand | Leiterschleife: 0,22 mm² max. 186 Ω / km; 0,34 mm² max. 115 Ω / km; 0,50 mm² max. 78,4 Ω / km |
| Isolationswiderstand | min 5 GΩ x km |
| Strombelastbarkeit | gem. DIN VDE, s. Technischer Anhang |
| Kapazität | bis 0,34 max. 70 nF/km; 0,5 mm² max. 75nF/km; 1,0 mm² max. 84 nF/km (ab 4 Paare) |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 10 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -30 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5 °C / +70 °C |
Herstellerdokumente

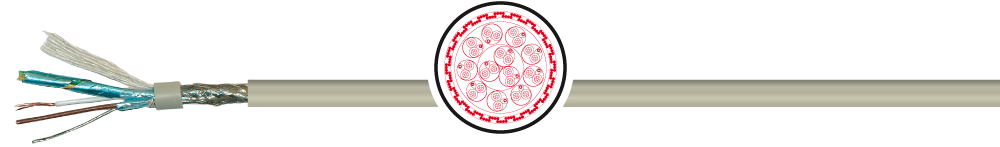

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
