J-H(ST)H BD 4X2X0,8 – GRAU RAL7032
Hersteller-Artikelnummer: 0503092 · TKD
Artikelspezifikationen
| Variante | J-H(ST)H BD |
|---|---|
| Abmessung | 4 X 2 X 0,8 |
| Außen-Ø [mm] nom. | 10,0 |
| Cu Index [kg/km] | 45.0 |
| Gewicht [kg/1.000] | 121.0 |
Serieninformationen: J-H(ST)H Bd
Anwendung
als halogenfreies Installationskabel mit elektrostatischer Abschirmung, in allen brandgefährdeten Zonen und Einrichtungen mit hohen Personen- und Sachwertkonzentrationen, für Fernmelde- und Informationsverabeitungsanlagen zur störfreien Daten- und Signalübertragung. Geeignet für feste Verlegung in trockenen und feuchten Räumen, auf und unter Putz sowie im Freien aber nicht im Erdreich.
BESONDERHEITEN
- Gesamtschirm aus kunststoffkaschierter Aluminiumfolie
- Paare bündelverseilt (Bd)
- LBS-frei/silikonfrei (bei Produktion)
- alternativ lieferbar:J-H(St)H Bd BMK n x 2 x 0,8 mm als Brandmeldekabel mit rotem Außenmantel
HINWEISE
- RoHS-konform
- konform zur 2006/95/EG Richtlinie („Niederspannungsrichtlinie“) CE.
- Installationskabel sind für Starkstrom-Installationszwecke und für Erdverlegung nicht geeignet
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Leiter blank |
|---|---|
| Leiterklasse | Leiter-Ø 0,6 mm (0,28 mm²), Leiter-Ø 0,8 mm (0,50 mm²) |
| Aderisolationswerkstoff | halogenfreie Polymermischung |
| Aderkennung | nach DIN VDE 0815 verschiedenfarbig |
| Verseilung | Stern-Vierer in Bündelverseilung |
| Gesamtschirm | kunststoffkaschierte Aluminiumfolie mit Kupferbeidraht |
| Außenmantelwerkstoff | halogenfreie flammwidrige Polymermischung |
| Mantelfarbe | grau (BMK-Ausführung: rot) |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 300 V |
|---|---|
| Prüfspannung | 800 V |
| Leiterwiderstand | Leiterschleife: 0,6 max. 130 Ω / km ; 0,8 max 73,2 Ω / km |
| Isolationswiderstand | min. 100 MΩ x km |
| Strombelastbarkeit | gem. DIN VDE, s. Technischer Anhang |
| Kapazität | max. 120 nF/km |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 7,5 x d |
|---|---|
| Min. Biegeradius bewegt | 10 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -30 °C / +70 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | – 5 °C / +50 °C |
EIGENSCHAFTEN IM BRANDFALL
| Halogenfrei | halogenfrei |
|---|---|
| Brandverhalten | flammwidrig nach DIN EN 50266-2-4, VDE 0472 und IEC 60332-3 CAT C Rauchgasdichte geringe Rauchentwicklung; Korrosität nach VDE 0472 Teil 813 und IEC 60754-1 |
Herstellerdokumente

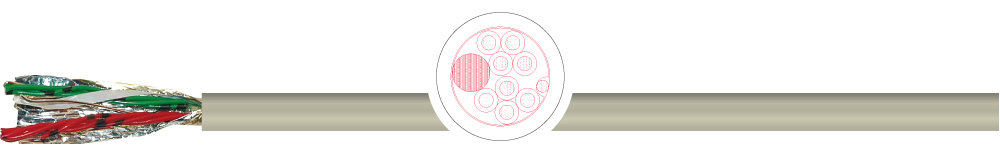

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
