DATEX-CY LI2YCY (TP) 3X2X0,22 – DIN47100, GRAU RAL 7032
Hersteller-Artikelnummer: 0503652 · TKD
Artikelspezifikationen
| Variante | DATEX-CY LI2YCY (TP) |
|---|---|
| Abmessung | 3 X 2 X 0,22 |
| Außen-Ø [mm] nom. | 7,1 |
| Cu Index [kg/km] | 26.0 |
| Gewicht [kg/1.000] | 61.0 |
Serieninformationen: DATEX-CY LI2YCY (TP) DATEX-CYv + UV LI2YCYv (TP)
Anwendung
als Datenübertragungs-, Steuer- und Verbindungsleitung besonders geeignet zur Verkabelung bei Übertragungsraten bis zu 10 Mb/s, für störfreie Daten- und Signalübertragung. Geeignet für feste Verlegung und flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Für Verlegung in trockenen und feuchten Räumen, jedoch nicht im Freien ohne UV-Schutz und nicht im Erdreich*.
BESONDERHEITEN
- Adern paarverseilt (TP = twisted pair)
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle.
- LABS-frei/silikonfrei (bei Produktion)
- empfohlen für EMV gerechte Anwendungen
- geeignet für Maxi-Termi-Point-Anwendungen durch 7-drähtigen Leiteraufbau <1mm²
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- *: DATEX-CYv + UV LI2YCYv (TP), Außenmantel schwarz, für Verlegung im Innen- und Außenbereich sowie zur direkten Verlegung im Erdreich
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | 7-drähtiger Aufbau |
| Aderisolationswerkstoff | PE |
| Aderkennung | nach DIN 47100 verschiedenfarbig |
| Verseilung | Paare in Lagen verseilt |
| Gesamtschirm | Cu-Geflecht verzinnt; opt. Bedeckung ca. 85% |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | grau, RAL 7032 (CY) und schwarz, RAL 9005 (CYv) |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 250 V |
|---|---|
| Prüfspannung | Ader/Ader: 2 kV; Ader/Schirm: 1 kV |
| Leiterwiderstand | Leiterschleife: 0,22 mm² max. 186 Ω / km; 0,34 mm² max. 115 Ω / km; 0,50 mm² max. 78,4 Ω / km |
| Isolationswiderstand | min 5 GΩ x km |
| Strombelastbarkeit | gem. DIN VDE, s. Technischer Anhang |
| Kapazität | max. 60 nF/km (ab 4 Paare) |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 10 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -30 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5 °C / +70 °C |
Herstellerdokumente

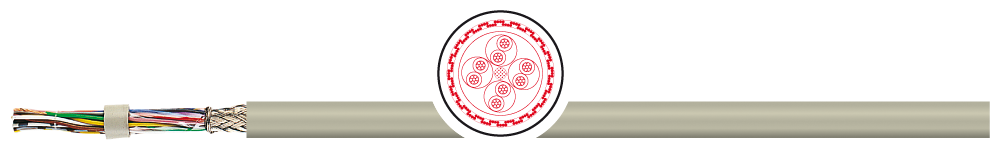

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
