ELITRONIC-CY LIYCY UL/CSA 12XAWG20/7 (0,56 QMM) – DIN47100, GRAU, UL2464/1061
Hersteller-Artikelnummer: 0503796 · TKD
Artikelspezifikationen
| Variante | ELITRONIC-CY LIYCY UL/CSA – DIN47100, grau / grey |
|---|---|
| Abmessung | 12 X AWG 20/7 (0,56 mm²) |
| Außen-Ø [mm] nom. | 8,7 |
| Cu Index [kg/km] | 99.0 |
| Gewicht [kg/1.000] | 177.0 |
Serieninformationen: ELITRONIC®-CY LIYCY UL/CSA
Anwendung
als UL/CSA zugelassene Datenübertragungs-, Steuer- und Verbindungsleitung vorwiegend zur Übertragung analoger und digitaler Signale in prozessgesteuerten Anlagen in der Mess-, Steuer- und Regeltechnik, für störfreie Daten- und Signalübertragung. Geeignet für feste Verlegung und flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Für Verlegung in trockenen und feuchten Räumen, jedoch nicht im Freien ohne UV-Schutz und nicht im Erdreich.
BESONDERHEITEN
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle.
- LABS-frei/silikonfrei (bei Produktion)
- empfohlen für EMV gerechte Anwendungen
- bestens geeignet für Löt-, Crimp- und Schneid-Klemm-Technik
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Litze verzinnt |
|---|---|
| Leiterklasse | 7 bzw. 19-drähtig |
| Aderisolationswerkstoff | PVC |
| Aderkennung | nach DIN 47100 bei grauem Außenmantel nach IC-Farbcode bei schwarzem Außenmantel |
| Verseilung | Adern in Lagen verseilt |
| Gesamtschirm | Cu-Geflecht verzinnt; opt. Bedeckung ca. 85% |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | schwarz |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 300 V |
|---|---|
| Prüfspannung | Ader/Ader: 2,0 kV; Ader/Schirm: 1,5 kV |
| Leiterwiderstand | nach IEC 60228 cl. 2 |
| Isolationswiderstand | min. 20 MΩ x km bei 20 °C |
| Strombelastbarkeit | gem. DIN VDE, s. Technischer Anhang |
| Kapazität | Ader/Ader ca.120 nF/Km;Ader/Schirm ca.160 nF/km |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 7,5 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -30 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5 °C / +80 °C |
STANDARDS & ZULASSUNGEN
| Standard | UL-Style 1061, UL-Style 2464 und CSA AWM I/II A |
|---|---|
| Zulassungen | UL/CSA: 80 °C – 300 V |
Herstellerdokumente

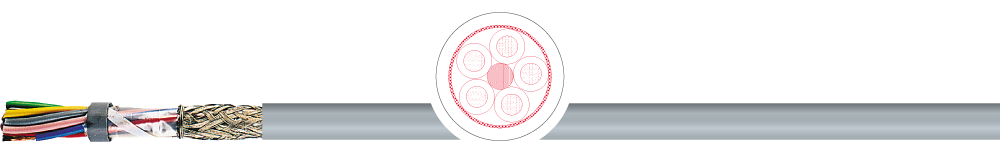

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
