MULTINORM-JZ-CY H05VVC4V5-K 4G0,75 (AWG19) – HAR/UL/CSA, GRAU RAL 7001
Hersteller-Artikelnummer: 1000232 · TKD
Artikelspezifikationen
| Variante | MULTINORM-CY H05VVC4V5-K HAR/UL/CSA |
|---|---|
| Abmessung | 4 G 0,75 (AWG 19) |
| Außen-Ø [mm] nom. | 9,6 |
| Cu Index [kg/km] | 61.0 |
| Gewicht [kg/1.000] | 155.0 |
Serieninformationen: MULTINORM-CY H05VVC4V5-K HAR/UL/CSA 2-NORM-CY (H)05VVC4V5-K UL/CSA
Anwendung
als Energie-, Steuer-, Anschluss- und Verbindungsleitung in elektrischen Anlagen, für störfreie Daten- und Signalübertragung, für feste Verlegung und flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Geeignet für Verlegung in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), jedoch nicht im Freien ohne UV-Schutz und nicht für Erdverlegung geeignet.
BESONDERHEITEN
- erhöht ölbeständiger Spezial-PVC-Außenmantel, weitgehend beständig gegen Säuren und Laugen gem. EN 50363-4-1 und UL 1581 T50.182
- sehr robust durch zusätzlichen Innenmantel als mechanischer Schutz
- EMV gerechte Abschirmung
- durch UL/CSA Zulassung bis 600 V ist eine Parallelverlegung mit anderen Leitungen mit gleichlautender Betriebsspannung erlaubt.
- international approbierte Steuerleitung (HAR/UL/CSA)
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- LABS-/silikonfrei (bei Produktion)
- bis einschl. 2,5 mm²: MULTINORM H05VV5-F
ab 4 mm²: 2-NORM (H)05VV5-F UL/CSA - Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben nach Ihren Spezifikationen auf Anfrage
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5 |
| Aderisolationswerkstoff | PVC |
| Aderkennung | nach DIN VDE 0293 schwarze Adern mit weissen Ziffern, G: mit GNGE |
| Verseilung | Adern in Lagen verseilt |
| Innenmantelmaterial | PVC |
| Gesamtschirm | Cu-Geflecht verzinnt; Bedeckung ca. 85 % |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | grau, RAL 7001 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | HAR: Uo/U 300/500 V; UL/CSA: 600 V |
|---|---|
| Prüfspannung | 3 kV |
| Leiterwiderstand | nach IEC 60228 cl. 5 |
| Isolationswiderstand | min. 20 MΩ x km |
| Strombelastbarkeit | gem. DIN VDE, s. techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 6 x d |
|---|---|
| Min. Biegeradius bewegt | 12,5 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | HAR: -40 °C / +70 °C; UL/CSA: -40 °C / +90 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | HAR: -5 °C / +70 °C; UL/CSA: -5 °C / +90 °C |
| Temp. am Leiter im Betrieb max [°C] | +70 °C im Betrieb; +150 °C im Kurzschlußfall |
STANDARDS & ZULASSUNGEN
| Standard | EN 50525-2-51 / VDE 0285-525-2-51; UL-Style 2517/2587 und CSA C22.2 No. 210.2-M90 AWM I A/B II A/B |
|---|---|
| Zulassungen | HAR: 300/500 V – 70 °C | UL/CSA 600 V – 90 °C |
Herstellerdokumente

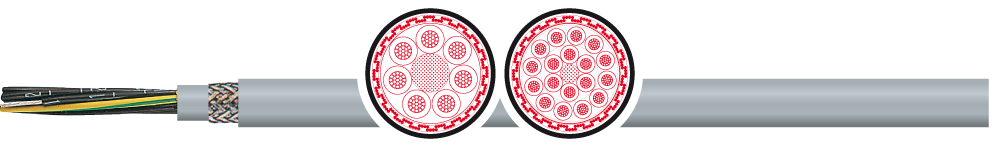

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
