ÖPVC-JB-YSY 4G2,5 – 300/500 V, TRANSPARENT
Hersteller-Artikelnummer: 1001891 · TKD
Artikelspezifikationen
| Variante | ÖPVC-JB/OB-YSY 300/500 V |
|---|---|
| Abmessung | 4 G 2,5 |
| Außen-Ø [mm] nom. | 11,9 |
| Cu Index [kg/km] | 96.0 |
| Gewicht [kg/1.000] | 253.0 |
Serieninformationen: ÖPVC-JB/OB-YSY
Anwendung
als Energie-, Steuer-, Anschluss- und Verbindungsleitung in elektrischen Anlagen, für feste Verlegung und flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Geeignet für Verlegung in trockenen, feuchten und nassen Räumen, im Freien jedoch nicht ohne UV-Schutz und nicht für Erdverlegung geeignet.
BESONDERHEITEN
- 4 kV Prüfspannung
- nicht im Freien oder in feuchten Räumen lagern
- JZ/OZ: 300/500 V, JB/OB: 0,6/1 kV (ab 25 mm²)
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle.
- 3-fach Schutz für hohe mechanische Querbeanspruchung und magnetisch wirksamer Abschirmeffekt(oxidationsgeschütztes Stahldrahtgeflecht und zusätzlicher Innenmantel)
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- LABS-/silikonfrei (bei Produktion)
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5 |
| Aderisolationswerkstoff | PVC |
| Aderkennung | JZ/OZ: nach DIN VDE 0293 schwarze Adern mit weissen Ziffern; JB/OB: farbig – bis 5 Adern nach DIN VDE 0293-308, ab 6 Adern TKD-Farbcode (s. techn. Anhang) G: mit GNGE |
| Verseilung | Adern in Lagen verseilt |
| Innenmantelmaterial | PVC |
| Gesamtschirm | Stahldraht-Geflecht verzinkt |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | transparent |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U – JZ/OZ: 300/500 V || JB/OB: 0,6/1 kV |
|---|---|
| Prüfspannung | 4 kV |
| Leiterwiderstand | nach IEC 60228 cl. 5 |
| Isolationswiderstand | min. 20 MΩ x km |
| Strombelastbarkeit | gem. DIN VDE, siehe technischer Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 6 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -30 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -15 °C / +70 °C |
| Temp. am Leiter im Betrieb max [°C] | +70 °C im Betrieb; +150 °C im Kurzschlußfall |
Herstellerdokumente

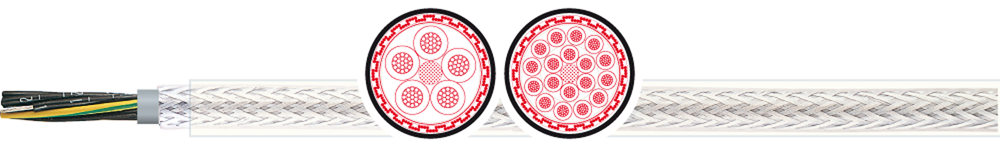

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
