ÖPVC-OZ 0,6/1 KV SCHWARZ 2X4
Hersteller-Artikelnummer: 1003449 · TKD
Artikelspezifikationen
| Variante | ÖPVC-JZ/OZ 0,6/1kV – schwarz / black |
|---|---|
| Abmessung | 2 X 4 |
| Außen-Ø [mm] nom. | 11,4 |
| Cu Index [kg/km] | 76.8 |
| Gewicht [kg/1.000] | 199.0 |
Serieninformationen: ÖPVC-JZ/OZ 0,6/1kV SCHWARZ
Anwendung
als Energie-, Steuer-, Anschluss- und Verbindungsleitung in elektrischen Anlagen, für feste Verlegung und flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Geeignet für Verlegung in trockenen, feuchten und nassen Räumen, im Freien jedoch nicht für Erdverlegung geeignet.
BESONDERHEITEN
- 0,6/1 kV Nennspannung
- 4 kV Prüfspannung
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle.
- UV-strahlenbeständiger PVC-Mantel
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- LABS-frei/silikonfrei (bei Produktion)
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5 |
| Aderisolationswerkstoff | PVC |
| Aderkennung | nach DIN VDE 0293 schwarze Adern mit weissen Ziffern, G: mit GNGE |
| Verseilung | Adern in Lagen verseilt |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | schwarz, RAL 9005 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: 0,6/1 kV |
|---|---|
| Prüfspannung | 4 kV |
| Leiterwiderstand | nach IEC 60228 cl. 5 |
| Isolationswiderstand | min. 20 MΩ x km |
| Strombelastbarkeit | gem. DIN VDE, siehe technischer Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 4 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -15 °C / +70 °C |
| Temp. am Leiter im Betrieb max [°C] | +70 °C im Betrieb; +160 °C im Kurzschlußfall |
Herstellerdokumente

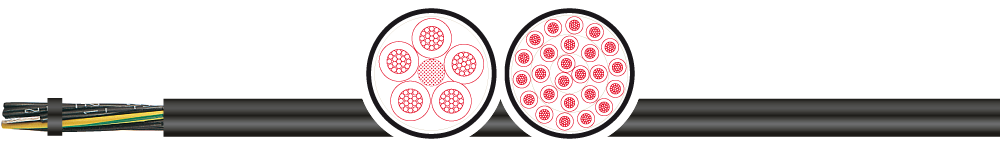

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
