2-NORM TRAY TC-ER MTW UL/CSA 12G1,5 (AWG16) – 0,6/1 KV, GRAU RAL 7001
Hersteller-Artikelnummer: 1004144 · TKD
Artikelspezifikationen
| Variante | 2-NORM TRAY TC-ER MTW UL/CSA |
|---|---|
| Abmessung | 12 G 1,5 (AWG 16) |
| Außen-Ø [mm] nom. | 16,1 |
| Cu Index [kg/km] | 172.8 |
| Gewicht [kg/1.000] | 421.0 |
Serieninformationen: 2-NORM TRAY TC-ER MTW GRAU
Anwendung
erhöht ölbest. Energie- und Steuerleitung f. die Verlegung in Kabelpritschen o. Kabelkanälen, speziell f. Maschinen & Anlagen, die f. den nordamerik. Markt bestimmt sind. Für mittlere mech. Beanspruchung, f. feste und flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung u. ohne zwangsweise Führung. Für Verleg. in trockenen, feuchten u. nassen Umgebungen (inkl. Wasser-Öl-Gemische). TC-ER (Tray Cable – Exposed Run) Zulassung für freie, offene Verlegung zwischen Kabelpritsche und Industriemaschine/Anlage gem. NEC 336.10(7)
BESONDERHEITEN
- erhöht ölbeständiger Spezial-PVC-Außenmantel, weitgehend beständig gegen Säuren und Laugen
- ölbeständig gem. UL OIL RES I / wasserbeständig gem. UL wet approval 75°C
- UV-beständig / sonnenlichtbeständig (SUN RES) gem. UL 2556
- durch UL/CSA Zulassung bis 600 V bzw. 1000 V ist eine Parallelverlegung mit anderen Leitungen mit gleichlautender Betriebsspannung erlaubt.
- TC-ER (Tray Cable – Exposed Run) Zulassung (keine ER-Zulassung für 2-adrige Abmessungen)
- WTTC ( WindTurbine Tray Cable) Zulassung
- Werkzeugmaschinen konform UL MTW (Machine Tool Wire)
HINWEISE
- RoHS-konform // konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- UL gelistet nach UL1277+1063 & UL/CSA anerkannt nach UL Style 10012+2587
- konform zur NFPA 79 2007 wiring norms und NEC 336.10 (7) Class1,Div.2 gem. NEC „National Electric Code“ Art. 336, 392, 501
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5, UL 83 Standard |
| Aderisolationswerkstoff | PVC |
| Aderkennung | nach DIN VDE 0293 schwarze Adern mit weißen Ziffern, mit oder ohne GNGE ab 3 Adern |
| Verseilung | Adern in Lagen verseilt |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | grau, RAL 7001 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 600 V (TC und MTW); 1000 V (WTTC & AWM); IEC: 0,6/1 kV |
|---|---|
| Prüfspannung | 6 kV |
| Leiterwiderstand | nach IEC 60228 cl. 5 |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 4 x d |
|---|---|
| Min. Biegeradius bewegt | 13 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +90 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5 °C / +90 °C |
STANDARDS & ZULASSUNGEN
| Standard | UL 1277, UL 1063 (MTW), NEC 336.10 (7) class1, Div. 2 gem. NEC Art. 336, 392, 501 |
|---|---|
| Zulassungen | UL listed nach UL 1277 und 1063 – UL/CSA recognized nach UL 10012 und 2587 |
Herstellerdokumente

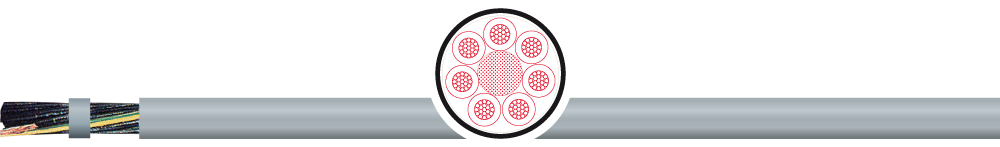

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
