2-NORM +UV 1.000V UL/CSA 2X2,5 (AWG14) – UL-STYLE 21179/CSA, SW RAL 9005
Hersteller-Artikelnummer: 1004728 · TKD
Artikelspezifikationen
| Variante | 2-NORM +UV 1.000V UL/CSA – schwarz / black |
|---|---|
| Abmessung | 2 X 2,5 (AWG 14) |
| Außen-Ø [mm] nom. | 7,5 |
| Cu Index [kg/km] | 48.0 |
| Gewicht [kg/1.000] | 101.0 |
Serieninformationen: 2-NORM 1.000 V UL/CSA GRAU 2-NORM +UV 1.000 V UL/CSA SCHWARZ
Anwendung
als Energie-, Steuer-, Anschluss- und Verbindungsleitung in elektrischen Anlagen, für störfreie Daten- und Signalübertragung, für feste Verlegung und flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Geeignet für Verlegung in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), im Freien (nur schwarze Ausführung), jedoch nicht für Erdverlegung geeignet.
BESONDERHEITEN
- beständig gegen Öl, weitgehend beständig gegen Säuren und Laugen
- LBS-frei/Silikonfrei (bei Produktion)
- durch UL/CSA Zulassung bis 1.000 V ist eine Parallelverlegung mit anderen Leitungen die ebenfalls eine Betriebsspannung bis 1.000 V führen erlaubt. Zweite Leitungsführung nicht notwendig
- schwarze Ausführung: UV beständig
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5 |
| Aderisolationswerkstoff | PVC, 90 °C gem. UL 1581 |
| Aderkennung | schwarz mit weissen Ziffern, mit (G) oder ohne (X) GNGE |
| Verseilung | Adern in Lagen verseilt |
| Außenmantelwerkstoff | PVC, 90° C gem. UL 1581 |
| Mantelfarbe | grau RAL 7001 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 300/500 V |
|---|---|
| Nennspannung AC UL/CSA | 1.000 V |
| Prüfspannung | 6 kV |
| Leiterwiderstand | nach IEC 60228 cl. 5 |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 4 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +90 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5 °C / +90 °C |
Herstellerdokumente

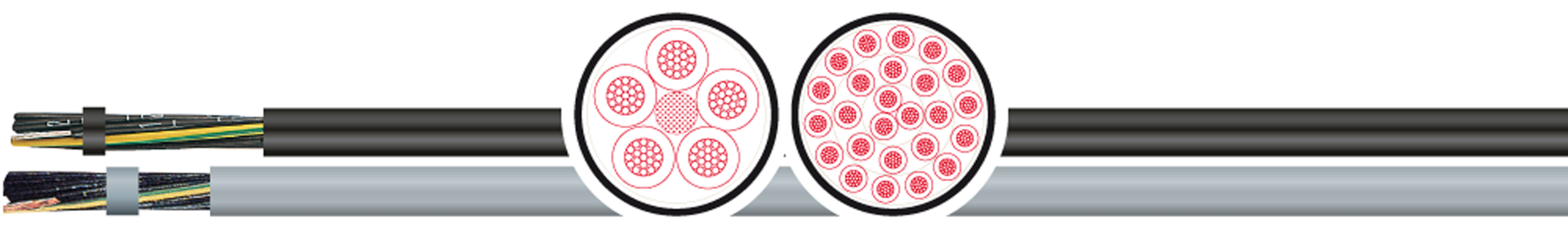

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
