2XSL(ST)CHK-J 0,6/1KV EMV-UV 4G240 – SCHWARZ, FRNC, XLPE, 90°C
Hersteller-Artikelnummer: 1004932 · TKD
Artikelspezifikationen
| Variante | 2XSL(ST)CHK-J 0,6/1KV EMV-UV schwarz/black |
|---|---|
| Abmessung | 4 G 240 |
| Außen-Ø [mm] nom. | 68,2 |
| Cu Index [kg/km] | 10,013.0 |
| Gewicht [kg/1.000] | 11,292.0 |
Serieninformationen: KAWEFLEX® SERVO 2XSL(St)CHK… FRNC 0,6/1kV EMV
Anwendung
als Energie-, Steuer-, Anschluss- und Verbindungsleitung für Antriebssysteme mit Frequenzumrichtertechnologie, für feste Verlegung und flexible Anwendungen bei gelegentlich freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Geeignet für Verlegung in trockenen, feuchten und nassen Räumen, im Freien, jedoch nicht für direkte Erdverlegung geeignet.
BESONDERHEITEN
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle
- max. zul. Strombelastbarkeit bei 30 °C Umgebungstemperatur.
- geringe Betriebskapazität, geringer Kopplungswiderstand
- UV-strahlenbeständig halogenfreier Mantel
- ermöglicht störfreien Betrieb von Frequenzumrichtern durch optimale EMV gerechte Abschirmung
- kapazitätsarm, daher größere Leitungslängen zwischen Motor und Frequenzumrichter
- Übertragungen größerer Leistungen bei gleichem Leiterquerschnitt verglichen mit herkömmlichen 2YSL(St)CY-Ausführungen
HINWEISE
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- LABS-/silikonfrei (bei Produktion)
- Sonderausführungen, z.B. für 120 °C max. Leitertemperatur, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5 |
| Aderisolationswerkstoff | XLPE |
| Aderkennung | nach DIN VDE 0293-308 farbige Adern mit GNGE |
| Verseilung | Adern in Lagen verseilt |
| Gesamtschirm | alu-kasch. Folie, Metallseite außen, Bed. 100% darüber Cu-Gefelcht verzinnt |
| Außenmantelwerkstoff | halogenfreies Compound |
| Mantelfarbe | schwarz, RAL 9005 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U 0,6/1 kV – höchstzulässige Betriebsspannung Einphasen und Drehstrom: 700/1200 V, Gleichstrombetrieb: 900/1800 V |
|---|---|
| Prüfspannung | 4 kV |
| Leiterwiderstand | nach IEC 60228 cl. 5 |
| Isolationswiderstand | min. 200 MΩ x km |
| Strombelastbarkeit | siehe Tabelle rechte Seite |
| Kapazität | siehe Tabelle rechte Seite |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | ≤ 12mm Ø: 5 x d; ≤ 20mm Ø: 7,5 x d; > 20mm Ø: 10 x d |
|---|---|
| Min. Biegeradius bewegt | ≤ 12mm Ø: 10 x d; ≤ 20mm Ø: 15 x d; > 20mm Ø: 20 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -15 °C / +70 °C |
| Temp. am Leiter im Betrieb max [°C] | + 90 °C im Betrieb; +250 °C im Kurzschlußfall |
EIGENSCHAFTEN IM BRANDFALL
| Halogenfrei | halogenfrei nach IEC 60754-1 |
|---|---|
| Brandverhalten | selbstverlöschend und flammwidrig gem. IEC 60332-1-2 |
Herstellerdokumente

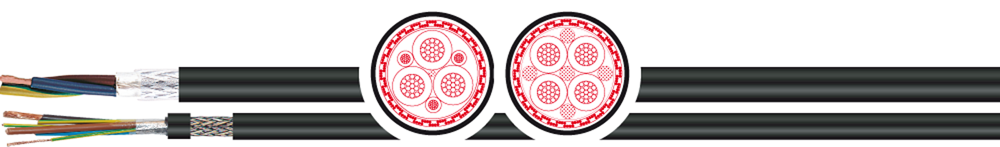

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
