KAWEFLEX CONTROL C-PUR (N)YMHC11YÖ-OZ 18X0,75 – 300/500V, GRAU RAL7001
Hersteller-Artikelnummer: 1005346 · TKD
Artikelspezifikationen
| Variante | KAWEFLEX CONTROL (N)YMHC11YÖ |
|---|---|
| Abmessung | 18 X 0,75 |
| Außen-Ø [mm] nom. | 12,6 |
| Cu Index [kg/km] | 176.0 |
| Gewicht [kg/1.000] | 264.0 |
Serieninformationen: KAWEFLEX® CONTROL C-PUR GRAU – (N)YMHC11YÖ
Anwendung
als geschirmte Energie-, Steuer-, Anschluss- und Verbindungsleitung in elektrischen Anlagen und handgeführten Elektrowerkzeugen, für feste Verlegung und flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Geeignet für Verlegung in trockenen und feuchten Räumen, im Freien, unter Beachtung des Temperaturbereiches, jedoch nicht im Erdreich.
BESONDERHEITEN
- erhöht ölbeständiger Spezial-PUR-Außenmantel, beständig gegen Säuren, Laugen, Lösungsmittel, Hydrolyse, Fette etc. (siehe Tabelle Chemische Beständigkeiten)
- LBS-frei/silikonfrei (bei Produktion)
- erhöhte Abrieb- und Schnittfestigkeit, mikrobenfest
- kerbzäh, reißfest
- UV- und Ozon beständiger PUR-Außenmantel
- für EMV-gerechte Anwendung
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5 |
| Aderisolationswerkstoff | PVC |
| Aderkennung | nach DIN VDE 0293 schwarze Adern mit weißen Ziffern, mit oder ohne GNGE ab 3 Adern |
| Verseilung | Adern in Lagen verseilt |
| Gesamtschirm | Cu-Geflecht verzinnt, opt. Bedeckung ca. 85% |
| Außenmantelwerkstoff | PUR |
| Mantelfarbe | grau RAL 7001 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: 300/500 V |
|---|---|
| Prüfspannung | 3 kV |
| Leiterwiderstand | nach IEC 60228 cl. 5 |
| Isolationswiderstand | min. 20 MΩ x km |
| Strombelastbarkeit | gem. DIN VDE, siehe Techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 6 x d |
|---|---|
| Min. Biegeradius bewegt | 20 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5 °C / +70 °C |
Herstellerdokumente

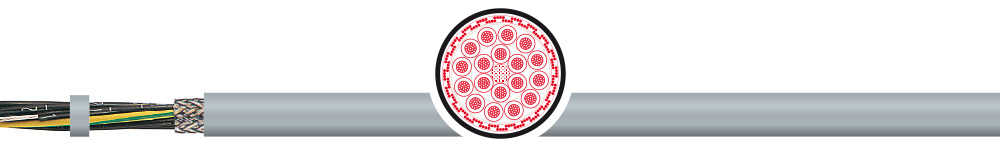

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
