ÖPVC-JZ ARCTIC +UV 3G0,75 – 300/500 V, SCHWARZ, – 60 °C
Hersteller-Artikelnummer: 1005446 · TKD
Artikelspezifikationen
| Variante | ÖPVC ARCTIC +UV -60 °C 300/500 V |
|---|---|
| Abmessung | 3 G 0,75 |
| Außen-Ø [mm] nom. | 5,5 |
| Cu Index [kg/km] | 22.0 |
| Gewicht [kg/1.000] | 52.0 |
Serieninformationen: ÖPVC-JZ/OZ ARCTIC +UV SCHWARZ
Anwendung
als UV- und kältebeständige Energie-, Steuer-, Anschluss- und Verbindungsleitung in elektrischen Anlagen (u.a. im Anlagen- & Maschinenbau, in der Heiz- und Klimatechnik oder in Gefriergutanlagen, Kühlhäuser), für feste Verlegung und flexible Anwendungen, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Geeignet für Verlegung in trockenen, feuchten und nassen Räumen, im Freien jedoch nicht für Erdverlegung geeignet
BESONDERHEITEN
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle.
- erhöht kältebeständig gem. IEC 60811-1-4
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5 |
| Aderisolationswerkstoff | PVC, kältebeständig |
| Aderkennung | nach DIN VDE 0293 schwarze Adern mit weissen Ziffern mit oder ohne GNGE |
| Verseilung | Adern in Lagen verseilt |
| Außenmantelwerkstoff | PVC, kältebeständig |
| Mantelfarbe | schwarz, RAL 9005 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 300/500 V |
|---|---|
| Prüfspannung | 3 kV |
| Leiterwiderstand | nach IEC 60228 cl. 5 |
| Isolationswiderstand | min. 20 MΩ x km |
| Strombelastbarkeit | nach DIN VDE |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 4 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -60 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -40 °C / +70 °C |
| Temp. am Leiter im Betrieb max [°C] | +70 °C im Betrieb; +140 °C im Kurzschlußfall |
Herstellerdokumente

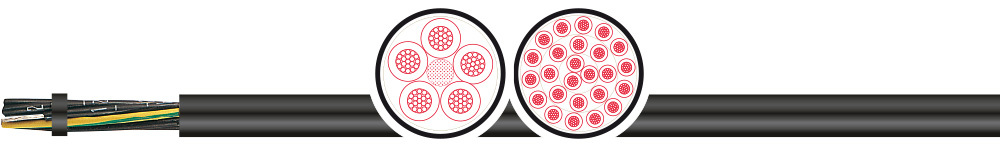

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
