KAWEFLEX 52DSL C-PVC UL/CSA 0,6/1KV 4G1,5+(2X1)C+(2XAWG22/7)C – ORANGE RAL 2003
Hersteller-Artikelnummer: 1504864 · TKD
Artikelspezifikationen
| Variante | KAWEFLEX 52DSL C-PVC UL/CSA 0,6/1KV |
|---|---|
| Abmessung | 4 G 1,5 + (2 X 1)C + (2 X AWG 22/7)C |
| Außen-Ø [mm] nom. | 13,2 |
| Cu Index [kg/km] | 164.0 |
| Gewicht [kg/1.000] | 256.0 |
Serieninformationen: KAWEFLEX® 52DSL C-PVC 0,6/1kV UL/CSA
Anwendung
als geschirmte, kapazitätsarme Hybridleitung für Anwendungen bei fester oder bedingt flexibler Verlegung in der elektrischen Antriebstechnik, als Verbindungsleitung zwischen Servoregler und Motor, in Montage- und Bestückungsautomaten, speziell für den Nassbereich von Transferstraßen oder Werkzeugmaschinen geeignet.
BESONDERHEITEN
- für HIPERFACE DSL® Motor-Feedback-Systeme – HIghPERformance InterFACE Digital Servo Link
- weitestgehend beständig gegen Fette, Kühlflüssigkeiten und Schmiermittel
- ölbeständig nach DIN EN 60811-2-1 (nur Mineralöl)
- silikonfrei (bei Produktion)
- platz- und gewichtssparend
- durch 1.000 V UL Zulassung ist die Parallelverlegung mit anderen Leitungen, die eine Nennspannung von 1.000 V führen, erlaubt
- DESINA-konform
HINWEISE
- RoHS-konform
- konform zu 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage
- HIPERFACE DSL® ist ein registriertes Warenzeichen der SICK AG<
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 cl. 5 |
| Aderisolationswerkstoff | PELON®2 |
| Aderkennung | SW mit WS Druck: U/L1/C/L+;V/L2;W/L3/D/L- & 1 Ader GNGE; Signalpaar: WS,BL, Steuerpaar(optional): SW mit WS Ziffern 5+6 |
| Element Abschirmung | Signalpaar/Steuerpaar: jeweils mit verz. Cu-Geflechtsschirm, opt. Bedeck. ca. 85% |
| Gesamtverseilung | Adern und Elemente gemeinsam verseilt |
| Gesamtschirm | Cu-Geflecht verzinnt, opt. Bedeckung ca. 85% |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | orange, RAL 2003 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Leistungs-/ Steueradern: IEC: 0,6/1kV; UL/CSA: 1kV; Signalpaar: max. 300V |
|---|---|
| Prüfspannung | Leistungs- / Steueradern: 4 kV, Signalpaar: 1 kV |
| Leiterwiderstand | bei +20 °C nach IEC 60228 cl. 5 |
| Isolationswiderstand | bei +20 °C ≥ 20 MΩ x km |
| Strombelastbarkeit | nach DIN VDE |
| Charakteristische Impedanz | Signalpaar: ca. 100 Ohm |
| Übertragungsrate | 9,375 Mbaud bis 100 m |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 5 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5 °C / +80 °C |
Herstellerdokumente

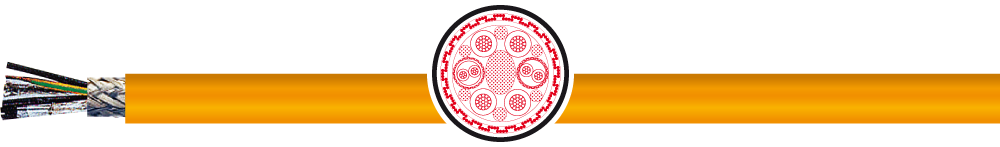

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben.
