KAWEFLEX 6120 SK-PUR UL/CSA 4G10 (AWG8) – JZ, GRAU RAL 7001
Hersteller-Artikelnummer: 1505112 · TKD
Artikelspezifikationen
| Variante | KAWEFLEX 6120 SK-PUR UL/CSA |
|---|---|
| Abmessung | 4 G 10 (AWG 8) |
| Außen-Ø [mm] nom. | 17,7 |
| Cu Index [kg/km] | 384.0 |
| Gewicht [kg/1.000] | 680.0 |
Serieninformationen: KAWEFLEX® 6120 SK-PUR UL/CSA
Anwendung
als hochflexible, Anschluss- und Steuerleitung für hohe elektrische und erhöhte mechanische Anforderungen in Schleppketten und beweglichen Antrieben im Maschinen- und Anlagenbau.
BESONDERHEITEN
- UL/CSA-Approbation, DESINA-konform
- adhäsionsarm, silikonfrei
- UV-beständig
- flammwidrig gem. IEC 60332-1-2, FT1
- ölbeständig nach DIN EN 60811-404
- weitgehend beständig gegen Fette, Kühlflüssigkeiten und Schmiermittel
- durch die UL/CSA-Zulassung bis 600 V ist eine Parallelverlegung mit anderen Leitungen, die ebenfalls eine Betriebsspannung bis 600 V führen, erlaubt
HINWEISE
- konform zu RoHS und 2014/35/EU-Richtlinie „Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
- NEU: mit reduzierten Außendurchmessern, für leichtere Bauweise, kleinere Biegeradien und geringeres Gewicht; ab Fertigungsdatum Januar. 2020
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 6 Spalte 4 bzw. IEC 60228 cl. 6 pt. 4 |
| Aderisolationswerkstoff | PVC |
| Aderkennung | nach DIN VDE 0293 schwarze Adern mit weissen Ziffern, 1 x GNGE |
| Gesamtverseilung | Adern in Lagen verseilt |
| Außenmantelwerkstoff | PUR |
| Mantelfarbe | grau RAL 7001 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | nach IEC: 300/500 V | nach UL: 600 V |
|---|---|
| Prüfspannung | 4 kV |
| Leiterwiderstand | bei +20 °C nach DIN VDE 0295 Kl. 6 bzw. IEC 60228 cl. 6 |
| Isolationswiderstand | bei +20 °C ≥ 20 MΩ x km |
| Strombelastbarkeit | nach DIN VDE |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 4 x d |
|---|---|
| Min. Biegeradius bewegt | 7,5 x d < 10 m VW | 10 x d ≥ 10 m VW |
| Verfahrweg (m) – Schlepp | max. 25 m (VW) |
| Verfahrgeschwindigkeit (m/s) – Schlepp | freitragend: max. 6 m/s, gleitend: max. 3 m/s |
| Beschleunigung (m/s²) – Schlepp | max. 10 m/s² |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5 °C / +80 °C |
Herstellerdokumente

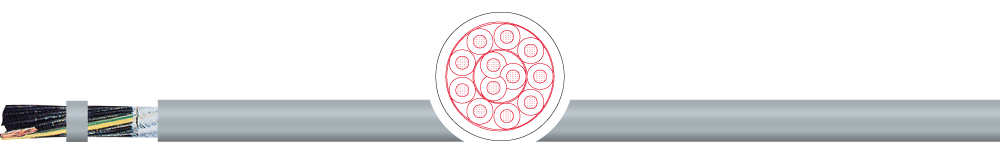

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
