KAWEFLEX KINEMATICS 3D-C-PUR DATA UL/CSA 25X0,14 (AWG26) – SCHWARZ
Hersteller-Artikelnummer: 1505318 · TKD
Artikelspezifikationen
| Variante | KAWEFLEX KINEMATICS 3D-C-PUR DATA UL/CSA |
|---|---|
| Abmessung | 25 X 0,14 (AWG 26) |
| Außen-Ø [mm] nom. | 10,8 |
| Cu Index [kg/km] | 71.0 |
| Gewicht [kg/1.000] | 161.0 |
Serieninformationen: KAWEFLEX® KINEMATICS 3D Data UL/CSA
Anwendung
Robotik Datenleitung für komplexe, hochflexible Bewegungsabläufe in industriellen Anwendungen (z.B. Energieführungsketten, Portalroboter, Pick &;Place Einheiten, Fördersysteme, Werkzeugmaschinen, automat. Fertigungssysteme etc.).
Für raue Einsatzbedingungen (Indoor & Outdoor) mit höchster mech. Beanspruchung, bei gleichzeitiger Biege- und Torsionsbelastung.
BESONDERHEITEN
- adhäsionsarm
- beständig gegen Hydrolyse, Mikroben, Fette, Kühlflüssigkeiten und Schmiermittel
- ölbeständig nach IEC 60811-2-1
- UV-beständig
- halogenfrei nach IEC 60754-1
- EMV gerechte Abschirmung (C-PUR)
- durch UL/CSA Zulassung bis 300 V ist eine Parallelverlegung mit anderen Leitungen mit gleichlautender Betriebsspannung erlaubt.
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- LABS-/silikonfrei (bei Produktion)
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben nach Ihren Spezifikationen auf Anfrage
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | feinstdrähtig nach IEC 60228 Kl. 6 Sp. 4 |
| Aderisolationswerkstoff | TPE |
| Aderkennung | farbig nach DIN 47100 |
| Gesamtverseilung | ≤ 11 Adern lagenverseilt, ≥ 12 Adern bündelverseilt, (TP): Paare lagenverseilt, jedes Element mit Gleitbewicklung |
| Schirmung | (TP)C: Paare geschirmt mit extrem torsionsfester, verzinnter Kupferumlegung unter Gleitbewicklung |
| Gesamtschirm | C-PUR: extrem torsionsfeste, verzinnte Kupferumlegung über Gleitbewicklung |
| Berührungsschutz | Gleitbewicklung |
| Außenmantelwerkstoff | PUR |
| Mantelfarbe | schwarz (RAL 9005) |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 300 V |
|---|---|
| Prüfspannung | min. 2 kV |
| Strombelastbarkeit | nach DIN VDE |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 4 x d |
|---|---|
| Min. Biegeradius bewegt | 7,5 x d < 10 m VW | 10 x d ≥ 10 m VW | Torsion: 10 x d |
| Verfahrweg (m) – Schlepp | max. 50 m (VW) |
| Verfahrgeschwindigkeit (m/s) – Schlepp | freitragend: max. 10 m/s, gleitend: max. 5 m/s | Torsion: max.180 °/s |
| Beschleunigung (m/s²) – Schlepp | max. 20 m/s² | Torsion: max. 60 °/s² |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -50 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -30 °C / +80 °C, Torsion: -25 °C / +80 °C |
Herstellerdokumente

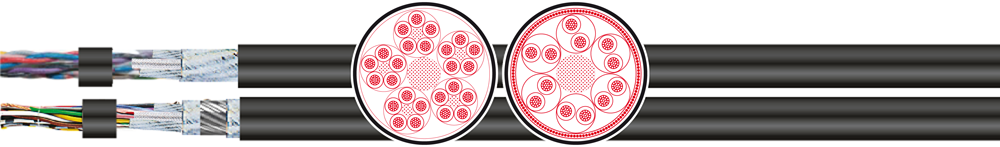

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
