KAWEFLEX 7310 SK-PVC UL/CSA 4G16 (AWG6) – JZ, SCHWARZ, ALLROUND
Hersteller-Artikelnummer: 1705048 · TKD
Artikelspezifikationen
| Variante | KAWEFLEX Allround 7310 SK-PVC UL/CSA |
|---|---|
| Abmessung | 4 G 16 (AWG 6) |
| Außen-Ø [mm] nom. | 20,4 |
| Cu Index [kg/km] | 614.0 |
| Gewicht [kg/1.000] | 925.0 |
Serieninformationen: KAWEFLEX® Allround 7310 SK-PVC UL/CSA
Anwendung
als flexible Motoranschlussleitung für hohe elektrische und mechanische Anforderungen in Energieführungsketten und beweglichen Antrieben im Maschinen- und Anlagenbau, Kran- und Förderanlagen in trockenen und feuchten Räumen sowie im Freien.
BESONDERHEITEN
- UL/CSA-Approbation
- flammwidrig
- ölbeständig nach DIN EN 60811-404 (nur Mineralöl)
- silikonfrei
- UV-beständig
- adhäsionsarm
- NEU: mit Reißfaden, zum schnellen und aderschonenden Abmanteln ab Fertigungsdatum September 2016
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie („Niederspannungsrichtlinie“) CE
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | feinstdrähtig nach DIN VDE 0295 Kl. 6 bzw. IEC 60228 cl. 6 |
| Aderisolationswerkstoff | TPE |
| Aderkennung | schwarz SW mit WS Ziffern, eine Ader GNGE 1.Ader: U / L1 / C / L+ *** 2.Ader: V / L2 3.Ader: W / L3 / D / L- *** 4.Ader: 4 / N |
| Verseilung | Adern mit opt. Schlaglänge um einen zugfesten Kern verseilt |
| Außenmantelwerkstoff | PVC, mit Reißfaden |
| Mantelfarbe | schwarz (RAL 9005) |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 600/1.000 V |
|---|---|
| Prüfspannung | 4.000 V |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 4 x d |
|---|---|
| Min. Biegeradius bewegt | 7,5 x d |
| Verfahrweg (m) – Schlepp | freitragend/gleitend max. 100 m |
| Verfahrgeschwindigkeit (m/s) – Schlepp | freitragend: max. 10 m/s, gleitend: max. 5 m/s |
| Beschleunigung (m/s²) – Schlepp | max. 80 m/s² |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -20 °C / +70 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5 °C / +70 °C |
Herstellerdokumente

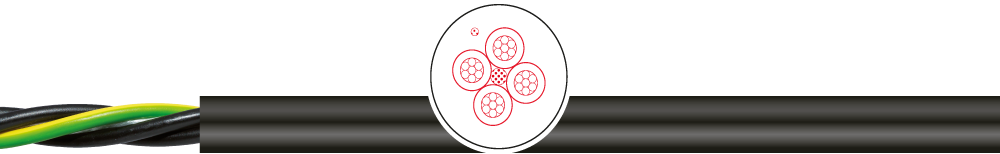

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
