JE-Y(ST)Y BD 4X2X0,8 – GRAU RAL 7032
Hersteller-Artikelnummer: 2000175 · TKD
Artikelspezifikationen
| Variante | JE-Y(ST)Y BD |
|---|---|
| Abmessung | 4 X 2 X 0,8 |
| Außen-Ø [mm] nom. | 8,5 |
| Cu Index [kg/km] | 45.0 |
| Gewicht [kg/1.000] | 96.0 |
Serieninformationen: JE-Y(ST)Y Bd & JE-Y(ST)Y Bd EB
Anwendung
als Installationskabel, Datenübertragungs-, Steuer- und Verbindungsleitung in Fernmelde- und Informationsanlagen sowie in der Mess-, Steuer- und Regeltechnik, für störfreie Daten- und Signalübertragung. Geeignet für feste Verlegung in trockenen und feuchten Räumen, auf und unter Putz, jedoch nicht im Freien ohne UV-Schutz und nicht im Erdreich.
BESONDERHEITEN
- Gesamtschirm aus kunststoffkaschierter Aluminiumfolie
- Paare bündelverseilt (Bd)
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle.
- LBS-frei/silikonfrei (bei Produktion)
- alternativ lieferbar: JE-Y(St)Y Bd EB mit blauem Außenmantel für eigensichere Anlagen oder halogenfrei JE-H(St)H mit oder ohne Funktionserhalt
HINWEISE
- RoHS-konform
- konform zur 2006/95/EG Richtlinie (“Niederspannungsrichtlinie“) CE.
- Installationskabel sind für Starkstrom-Installationszwecke und für Erdverlegung nicht geeignet
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Leiter blank |
|---|---|
| Leiterklasse | Leiter-Ø 0,8 mm (0,5 mm²) |
| Aderisolationswerkstoff | PVC |
| Aderkennung | nach VDE 0815 verschiedenfarbig |
| Verseilung | Paare in Bündelverseilung |
| Gesamtschirm | kunststoffkaschierte Aluminiumfolie mit 0,8 mm Beidraht |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | grau RAL 7032 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 225 V |
|---|---|
| Prüfspannung | Ader/Ader: 500 V; Ader/Schirm: 2 kV |
| Leiterwiderstand | Leiterschleife: max. 73,2 Ω / km |
| Isolationswiderstand | min 100 MΩ x km |
| Strombelastbarkeit | gem. DIN VDE, s. Technischer Anhang |
| Kapazität | max. 100 nF/km |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 7,5 x d |
|---|---|
| Min. Biegeradius bewegt | 10 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -30 °C / +70 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | – 5 °C / +50 °C |
Herstellerdokumente

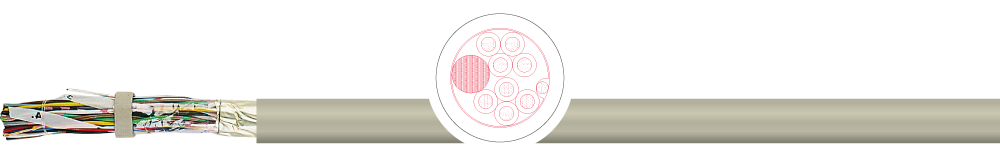

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
