INDULINE RE-2X(ST)YSWAY-FL 2X2X1,3 – SCHWARZ, FLAMMWIDRIG, EN 50288-7
Hersteller-Artikelnummer: 2001466 · TKD
Artikelspezifikationen
| Variante | INDULINE RE-2X(ST)YSWAY-FL – schwarz / black |
|---|---|
| Abmessung | 2 X 2 X 1,3 |
| Außen-Ø [mm] nom. | 15,5 |
| Cu Index [kg/km] | 60.0 |
| Gewicht [kg/1.000] | 392.0 |
Serieninformationen: INDULINE® RE-2X(ST)YSWAY-FL
Anwendung
als Instrumentationskabel zur optimalen, störfreien Übertragung analoger und digitaler Signale in der Mess-, Steuer- und Regelungstechnik. Geeignet für eigensichere Anwendung in Zone 1 und Zone 2 Gruppe II (IEC 60079-14). Geeignet für feste Verlegung in trockenen und feuchten Räumen sowie im Freien und im Erdreich.
BESONDERHEITEN
- stabiler bei höheren Frequenzen und Adertemperaturen (+90°C) durch XLPE Ader- isolation (strahlenvernetztes Polyethylen)
- hohe Übersprech- und geringe Leitungsdämpfung
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle; Standard EN 50288-7für hohe mech. Beanspr. und magn. wirksamer Abschirmeffekt (verzinkte Rund- o. Flachstahldrähte, zus. Innenmantel)
- Ölbeständigkeit: ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3
- UV-Beständigkeit: UL 1581 Sektion 1200
- flammwidrig nach IEC 60332-1-2 und IEC 60332-3-24 (Cat. C)
HINWEISE
- RoHS-konform; konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- für eigensichere Anwendung in Zone 1+2 der Gruppe II gem. IEC 60079-14
- Sonderausführungen z.B. feuerfest (Mica), halogenfrei, öl- und chemikalienbeständig (Bleimantel oder GuardSheath – bleifrei), BS 5308, MESC usw. fertigen wir auf Anfrage >> auch als Ausgleichsleitung > INDUTHERM < lieferbar
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | 7-adrige Konstruktion nach IEC 60228 cl. 2 |
| Aderisolationswerkstoff | XLPE (vernetztes Polyethylen) |
| Aderkennung | Paare: einfarbig mit Ziffernaufdruck, Ader A: schwarz, Ader B: weiß; Triple: einfarbig, Ader A: weiß, Ader B: rot, Ader C: schwarz, Ader A und C mit Ziffernaufdruck |
| Verseilung | Paare in Lagen verseilt |
| Schirmung | kunststoffkaschierte Aluminiumfolie (24 μm) mit darunter liegendem verzinntem Drahtseil 0,5mm² (7×0,30 mm) |
| Innenmantelmaterial | PVC, schwarz |
| Gesamtschirm | verzinkte Rund- od. Flachstahldrähte (SWA) |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | schwarz oder blau RAL 5015 für eigensichere Anlagen |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 300 V |
|---|---|
| Prüfspannung | Ader/Ader (AC/DC): 1,5 / 2 kV (Dauer 1 Minute) |
| Leiterwiderstand | 0,5mm²: max.36,7 Ω/km; 0,75mm²: max.25,0 Ω/km; 1,3mm²: max.14,2 Ω/km |
| Isolationswiderstand | min. 5 GΩ x km |
| Strombelastbarkeit | gem. DIN VDE, s. Technischer Anhang |
| Kapazität | max.115 nF/km |
| Induktivität | ca. 1 mH/km |
| Kopplung | max. 500 pF/500 m |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40°C / +70°C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5°C / +50°C |
Herstellerdokumente

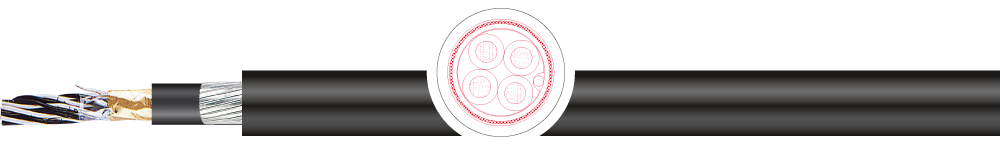

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
