THERM-260-PTFE/GLP VS 4G1 – 600 V, JB
Hersteller-Artikelnummer: 2003174 · TKD
Artikelspezifikationen
| Variante | THERM-260-PTFE/GLP VS |
|---|---|
| Abmessung | 4 G 1 |
| Außen-Ø [mm] nom. | 5,5 |
| Cu Index [kg/km] | 38.4 |
| Gewicht [kg/1.000] | 94.0 |
Serieninformationen: THERM-260-PTFE/GLP
Anwendung
als wärme- und kältebeständige Energie-, Steuer-, Anschluss- und Verbindungsleitung in elektrischen Anlagen, für störfreie Daten- und Signalübertragung, für feste Verlegung und flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Geeignet für Verlegung in trockenen, feuchten und nassen Räumen und im Freien, jedoch nicht im Erdreich.
BESONDERHEITEN
- hervorragende Chemikalien- und Lösungsmittelbeständigkeit
- nahezu frequenzunabhängige dielektrische Eigenschaften
- schwer entflammbar
- hohe Durchschlags- und Abriebfestigkeit
- hohe Dehnungs- und Reißfestigkeit
- PTFE ist ozon-, sauerstoff-, meerwasser- und witterungsbeständig
- sehr robust durch 3-fach Schutz für hohe mechanische Querbeanspruchung und magnetisch wirksamer Abschirmeffekt (Glasseidenschutzbewicklung mit zusätzlichem oxidationsgeschützten Stahldrahtgeflecht als mechanischer Schutz)
HINWEISE
- RoHS konform
- konf. zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- mit Zulassung Germanischer Lloyd auf Anfrage
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage
AUFBAU
| Leiterwerkstoff | Cu-Litze versilbert oder vernickelt |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5 |
| Aderisolationswerkstoff | PTFE |
| Aderkennung | bis 5 Adern nach DIN VDE 0293-308 farbige Adern; ab 6 Adern schwarze Adern mit weissen Ziffern mit oder ohne GNGE |
| Verseilung | Adern in Lagen verseilt |
| Gesamtschirm | imprägnierte Glasseidenumflechtung darüber Geflecht aus verzinkten Stahldrähten |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: 600 V |
|---|---|
| Prüfspannung | Ader/Ader: 2 kV; Ader/Schirm: 1,5 kV |
| Leiterwiderstand | bei +20 °C nach IEC 60228 cl. 5 |
| Isolationswiderstand | min. 1,5 GΩ x km |
| Strombelastbarkeit | nach DIN VDE siehe techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 7,5 x d |
|---|---|
| Min. Biegeradius bewegt | 12 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -190 °C / +260 °C; kurzzeitig: +300 °C (bei Verwendung der entsprechenden Leiterwerkstoffe) |
|---|---|
| Temp. am Leiter im Betrieb max [°C] | Cu-vs: +200 °C; Cu-vn: +260 °C |
Herstellerdokumente

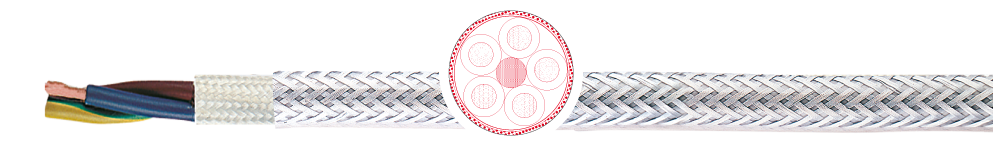

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
