FOUNDATION+Fieldbus BASIC (St)C-PVC UL/CSA 1X2XAWG18 – ORANGE, cULus CM
Hersteller-Artikelnummer: 2003700 · TKD
Artikelspezifikationen
| Variante | FOUNDATION+Fieldbus TYP A BASIC UL/CSA – cULus – CM |
|---|---|
| Typ | BASIC (St)C-PVC UL/CSA – OR |
| Abmessung | 1 X 2 X AWG 18 |
| Außen-Ø [mm] nom. | 8,0 |
| Cu Index [kg/km] | 47.0 |
| Gewicht [kg/1.000] | 84.0 |
Serieninformationen: Foundation Fieldbus 100 Ohm UL/CSA
Anwendung
als Feldbusleitungen für FOUNDATION™ Fieldbus Systeme, speziell für den Einsatz in der Prozessautomatisierung sowie dem explosiongefährdeten Bereich, zur Anbindung von Sensoren & Aktoren, für feste Verlegung & bedingt flexible Anwendungen.
Standard gem. FOUNDATION™ Fieldbus Empfehlung für Type A Leitungen & EN61158
BESONDERHEITEN
- weitgehend beständig gegen Fette, Kühlflüssigkeiten und Schmiermittel
- ölbeständig: n. DIN EN 60811-2-1 (nur Mineralöl)
- UV-beständig
- optimierte EMV gerechte Abschirmung
HINWEISE
- RoHS-konform
- konf. zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- LABS-/silikonfrei (bei Produktion)
- Typ Ex – blauer Außenmantel: für Verwendung in explosionsgefährdeten Bereichen
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | 7-drähtiger Aufbau |
| Aderisolationswerkstoff | Polyolefin oder geschäumtes Polyolefin |
| Aderkennung | orange, blau |
| Gesamtschirm | (St)-PVC: alu-kasch. Folie, mit darunter liegender verz. Beilauflitze | (St)C-PVC: alu-kasch. Folie, Cu-Geflecht verz. mit darunter liegender verz. Beilauflitze |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | blau RAL 5015 (BU) oder orange RAL 2003 (OR) |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 300 V (nicht für Starkstromzwecke) |
|---|---|
| Prüfspannung | 1,5 kV |
| Schleifenwiderstand | max. 43,8 Ohm/km |
| Kapazität | max. 60 nF/km |
| Charakteristische Impedanz | 100 Ω |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 5 x d |
|---|---|
| Min. Biegeradius bewegt | 10 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | – 40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | – 10 °C / +70 °C |
Herstellerdokumente

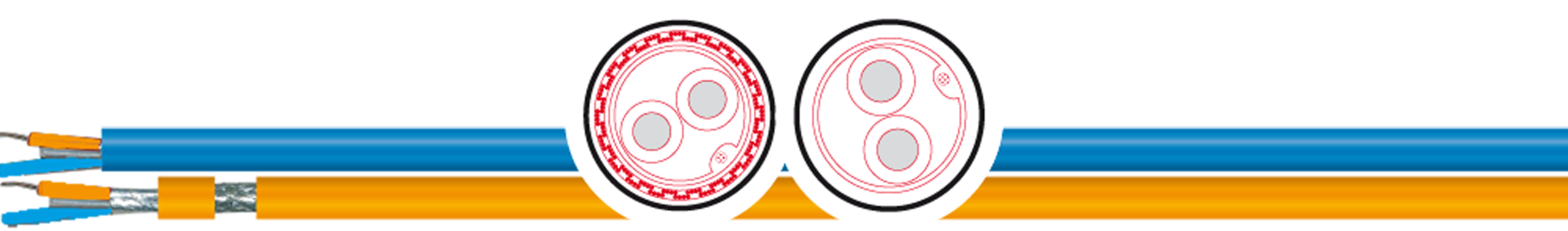

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
