ASi-BUS EPDM-H 2X1,5 – SCHWARZ
Hersteller-Artikelnummer: 2003704 · TKD
Artikelspezifikationen
| Variante | ASi-BUS EPDM-H |
|---|---|
| Typ | EPDM-H – BK |
| Abmessung | 2 X 1,5 |
| Außen-Ø [mm] nom. | 4,0 x 10,0 |
| Cu Index [kg/km] | 30.0 |
| Gewicht [kg/1.000] | 68.0 |
Serieninformationen: ASi-BUS Aktor Sensor Interface UL/CSA
Anwendung
als Feldbusleitungen für ASi (Aktor Sensor Interface) Systeme, im Bereich der Fertigungsautomatisierung, zur Verbindung von Geräten auf der untersten Feldebene (Sensoren, Aktoren), für feste Verlegung & flexible Anwendungen.
Hierbei werden sowohl Daten als auch Energie über eine die ungeschirmte, geometrisch codierte zweiadrige Flachleitung übertragen.
Standard gem. EN 50295 / IEC 62026
BESONDERHEITEN
- spez. Geometrie verhindert falsche Kontaktierung (Verpolungssicherheit).
- einfache & schnelle Installation ohne Werkzeug (Durchdringungstechnik)
- ölbeständig: n. DIN EN 60811-2-1
- UV-beständig: schwarze Ausführungen (PVC)
HINWEISE
- RoHS-konform
- konf. zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- LABS-/silikonfrei (während Produktion)
- EPDM-H: halogenfrei
- LD – Long Distance
AUFBAU
| Leiterwerkstoff | Cu-Litze verzinnt |
|---|---|
| Leiterklasse | feinstdrähtig nach IEC 60228 cl. 6 |
| Aderisolationswerkstoff | EPDM bzw. TPE |
| Aderkennung | blau, braun |
| Außenmantelwerkstoff | EPDM, TPE bzw. PVC |
| Mantelfarbe | gelb RAL 1023 (YE) oder schwarz RAL 9005 (BK) |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 300 V (nicht für Starkstromzwecke) |
|---|---|
| Prüfspannung | 2 kV |
| Leiterwiderstand | 13,7 Ω/km – 1,5mm²; 8,21 Ω/km 2,5 mm² |
| Kapazität | nom. 80 nF/km |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 12 mm |
|---|---|
| Min. Biegeradius bewegt | 24 mm |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +105 °C (EPDM+TPE) | -40 °C / + 90 °C (PVC) |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -30 °C / +105 °C (EPDM+TPE) | -20 °C / + 90 °C (PVC) |
EIGENSCHAFTEN IM BRANDFALL
| Halogenfrei | nach IEC 60754-1 (EPDM-H Typen) |
|---|---|
| Brandverhalten | TPE: FH2-25 (IEC 707), Horizontal Flame Test (UL 2556) | PVC CMG: IEC 60332-3-24(Kat.C), FT4 |
Herstellerdokumente

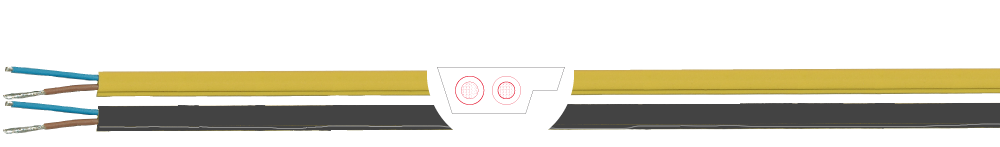

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
