PROFINET BURIAL FC C-PVC/PE 2X2XAWG22/1 – SCHWARZ
Hersteller-Artikelnummer: 2003724 · TKD
Artikelspezifikationen
| Variante | PROFINET – Burial Cat. 5e – 200 MHz |
|---|---|
| OEM – Ref. Nr. | 6XV1871-2G |
| Typ | FC C-PVC/PE – BK |
| Gewicht [kg/1.000] | 101.0 |
Serieninformationen: PROFINET Cat.5e UL/CSA
Anwendung
als Datenleitung zur Übertragung digitaler und analoger Signale für PROFINET Systeme, Industrial Ethernet & ICT-Netzanwendungen. Geeignet für feste Verlegung & bedingt flexible Anwendungen, in rauer industrieller Umgebung zur Maschinen-, Geräteund Schaltschrank-Verdrahtung.
Standard gem. Profinet-Spez.& gem. den Forderungen für industrielle Sekundär- & Tertiärverkabelung: EN 50173, ISO/IEC 11801, TIA/EIA 568, TSB36, EN 50288, IEC 61156-5/-6
BESONDERHEITEN
- weitgehend beständig gegen Fette, Kühlflüssigkeiten und Schmiermittel
- ölbeständig: PUR & PVC n. DIN EN 60811-2-1 (PVC nur Mineralöl)
Marine MUD gem. NEK 606 (Bohrschlamm) - UV-beständig: PUR; FEP; PVC & PE black; CMG & CMX Typen
- optimierte EMV gerechte Abschirmung
- 2 paarig: 10/100 Mbit/s für Industrial Ethernet
- HF-Eigenschaften Cat.5e nach IEC 61156-5 (AWG22), IEC 61156-6 (AWG24)
- max. Leitungslänge bei angegeb. Übertragungsrate:
Typ A: 100Mbit/s – max.100m
Typ B: 100Mbit/s – max.85m
HINWEISE
- RoHS-konform
- LABS-/silikonfrei (bei Produktion)
- konf. zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- FRNC: Flame Retardant Non Corrosive, halogenfrei
- FC-Type mit ‚fast-connect‘-Kabelaufbau
- Typ A: für feste Verlegung
Typ B: für flexiblen Einsatz
AUFBAU
| Leiterwerkstoff | Typ A: Cu-Leiter blank | Typ B: Cu-Litze verzinnt, Leistungsadern: Cu-Litze verzinnt |
|---|---|
| Leiterklasse | Typ A: eindrähtig | Typ B: 7-drähtig, Leistungsadern gem. IEC 60228 cl. 5 |
| Aderisolationswerkstoff | Datenadern: Polyolefin bzw. geschäumtes Polyolefin oder FEP, Leistungsadern: Polyolefin oder PVC |
| Aderkennung | Datenadern: ws,ge-bl,or; Leistungsadern: 0,34 mm² nach DIN 47100 – 1,5 mm² sw mit weißen Ziffern |
| Verseilung | 4 Adern zum Sternvierer verseilt, HYBRID-Version: Datenadern zu Paaren verseilt |
| Element Abschirmung | Cu-Geflecht verzinnt über alu-kasch. Folie, Metallseite außen, Bed. 100% |
| Gesamtverseilung | HYBRID: gesch. Datenpaare u. Leistungsadern verseilt |
| Außenmantelwerkstoff | PVC, PE, FEP, PUR, XP, HP, halogenfreies Compound |
| Mantelfarbe | grün RAL 6018 (GN) oder schwarz RAL 9005 (BK) |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 125 V (nicht für Starkstromzwecke) |
|---|---|
| Schleifenwiderstand | max.115,0 Ω/km – AWG22; max.115,0 Ω/km – 0,34 mm²; max.26,6 Ω/km – 1,5 mm² |
| Kapazität | nom. 48 nF/km |
| Charakteristische Impedanz | 100 ± 15 Ω |
| Übertragungsrate | bis zu 100 Mbit/s |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 10 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C | FRNC: -25 °C / +80 °C | FEP: -50 °C / +180 °C (kurzzeitig +205 °C) |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -10 °C / +70 °C; PUR,FEP: -30 °C / +70 °C |
EIGENSCHAFTEN IM BRANDFALL
| Halogenfrei | nach IEC 60754-1 (FRNC Typen) |
|---|---|
| Brandverhalten | PE: nicht flammwidrig; PVC+Marine C-XP: n. IEC 60332-1-2; AWM: IEC 60332-1-2, UL cable flame test ; CMX: IEC 60332-1-2, FT1, VW-1; CMG: IEC 60332-3-24(Kat.C), FT4; CM: IEC 60332-3-24(Kat.C), UL/CSA FlameExposure; Marine C-HP: IEC 60332-3-22(Kat.A/F) |
Herstellerdokumente

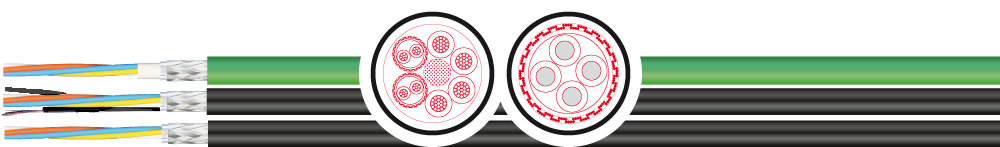

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
