H05SS-F 4G1 – 300/500 V, SCHWARZ
Hersteller-Artikelnummer: 2500744 · TKD
Artikelspezifikationen
| Variante | H05SS-F – schwarz / black |
|---|---|
| Abmessung | 4 G 1 |
| Außen-Ø [mm] nom. | 7,9 |
| Cu Index [kg/km] | 38.4 |
| Gewicht [kg/1.000] | 98.0 |
Serieninformationen: H05SS-F / H05SS-F EWKF
Anwendung
als harmonisierte wärme- und kältebeständige Energie-, Steuer-, Anschluss- und Verbindungsleitung in elektrischen Anlagen, für feste Verlegung und flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Geeignet für Verlegung in trockenen, feuchten und nassen Räumen, im Freien jedoch nicht im Erdreich.
BESONDERHEITEN
- zugelassen für Leitertemperaturklasse „H“ bis 180 °C
- im Brandfall keine Brandfortleitung, Isolationserhalt und geringe Rauchdichte
- Silikon ist ozon-, sauerstoff-, meerwasser- und witterungsbeständig
- Hydrolyse- und UV-beständig / EWKF-Ausführung: einreiß-, weiterreiß- & kerbfest
- HAR-Zulassung für Europa
- ab +100°C unter Ausschluss von Luft vermindern sich bei Silikonleitungen vorzeitig die mechanischen Eigenschaften, daher ist auf ausreichende Belüftung zu achten
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Litze verzinnt |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5 |
| Aderisolationswerkstoff | Silikon bzw. Silikon auf EWKF-Basis |
| Aderkennung | nach DIN VDE 0293-308 farbige Adern |
| Verseilung | Adern in Lagen verseilt |
| Außenmantelwerkstoff | Silikon bzw. Silikon auf EWKF-Basis |
| Mantelfarbe | schwarz |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: 300/500 V |
|---|---|
| Prüfspannung | 2 kV |
| Leiterwiderstand | bei +20 °C nach IEC 60228 cl. 5 |
| Isolationswiderstand | min. 2,0 GΩ x km |
| Strombelastbarkeit | nach DIN VDE siehe techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 4 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
EIGENSCHAFTEN IM BRANDFALL
| Halogenfrei | halogenfrei nach IEC 60754-1 |
|---|---|
| Korrosionsbeständigkeit | nach IEC 60754-2 |
| Brandverhalten | selbstverlöschend und flammwidrig nach IEC 60332-1-2 |
Herstellerdokumente

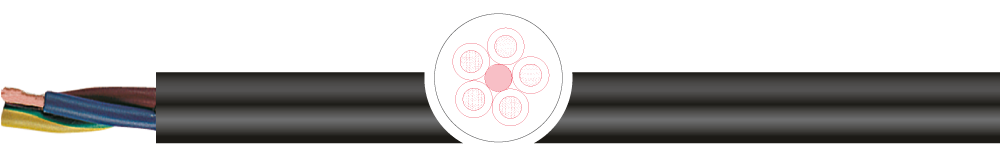

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
