FESTOONTEC M(STD)HÖU-JZ 6X2,5 – 0,6/1 KV,POLYCHLOROPR.FLACHLTG.
Hersteller-Artikelnummer: 3000078 · TKD
Artikelspezifikationen
| Variante | M(STD)HÖU-J |
|---|---|
| Abmessung | 6 X 2,5 |
| Außen-Ø [mm] nom. | 7,6 X 31,5 – 8,7 X 33,5 |
| Cu Index [kg/km] | 245.0 |
| Gewicht [kg/1.000] | 530.0 |
Serieninformationen: FESTOONTEC® M(StD)HÖU (EMV)
Anwendung
als geschirmte Energie- und Steuerleitungen für störfreie Daten- und Signalübertragung in Leitungswagen, Transportanlagen, Werkzeugmaschinen, an Hebezeugen, Aufzügen, Kran- und Containerbrücken und in allen Fällen, wo die Leitung betriebsmäßig starken Biegungen und permanenten Bewegungsabläufen in nur einer Ebene ausgesetzt ist. Geeignet für die Verwendung in trockenen, feuchten und nassen Räumen sowie im Freien.
BESONDERHEITEN
- wesentlich kleinerer Biegeradius gegenüber Rundleitungen
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
- Erhältliches Zubehör finden Sie auf den Seiten 15.35.XX
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 5/6 bzw. IEC 60228 class 5/6 |
| Aderisolationswerkstoff | Gummi-Mischung |
| Aderkennung | nach VDE 0293-308 bis 5 Adern farbig, ab 6 Adern schwarz mit weissen Ziffern mit GNGE |
| Verseilung | Adern parallel nebeneinander |
| Element Abschirmung | kaschierte Folie + Drahtumlegung verzinnt |
| Außenmantelwerkstoff | Spezial-Gummimischung |
| Mantelfarbe | schwarz |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 0,6/1 kV |
|---|---|
| Prüfspannung | 2 kV |
| Strombelastbarkeit | nach DIN VDE, siehe techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | nach DIN VDE 0298 Teil 3 |
|---|---|
| Min. Biegeradius bewegt | nach DIN VDE 0298 Teil 3 |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -30 °C / +80 °C |
| Temp. am Leiter im Betrieb max [°C] | +90 °C |
Herstellerdokumente

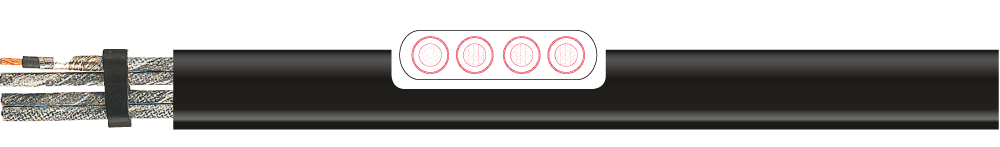

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
