FESTOONTEC H07VVH6-F 5G6 – PVC-FLACHLEITUNG
Hersteller-Artikelnummer: 3000644 · TKD
Artikelspezifikationen
| Variante | H07VVH6-F |
|---|---|
| Abmessung | 5 G 6 |
| Außen-Ø [mm] nom. | 6,9 X 25,6 – 7,2 X 26,6 |
| Cu Index [kg/km] | 290.0 |
| Gewicht [kg/1.000] | 480.0 |
Serieninformationen: FESTOONTEC® H07VVH6-F, (H)07VVH6-F
Anwendung
als Energie- und Steuerleitung für Leitungswagen, Transportanlagen, Werkzeugmaschinen, insbesondere an Hebezeugen, Aufzügen, Kran- und Containerbrücken und in allen Fällen, wo die Leitung betriebsmäßig starken Biegungen und permanenten Bewegungsabläufen in nur einer Ebene ausgesetzt ist. Geeignet für die Verwendung in trockenen, feuchten und nassen Räumen.
BESONDERHEITEN
- wesentlich kleinerer Biegeradius gegenüber Rundleitungen
- LBS-frei/silikonfrei (bei Produktion)
- Hanghöhe: bis 35 m
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
- Halogenfreie Flachleitung LSOH finden Sie auf Seite 06.04.01
- Erhältliches Zubehör finden Sie auf den Seiten 15.35.XX
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 class 5 |
| Aderisolationswerkstoff | PVC |
| Aderkennung | nach VDE 0293-308 bis 5 Adern farbig, ab 6 Adern schwarz mit weissen Ziffern bzw. weiss mit schwarzen Ziffern, mit oder ohne GNGE |
| Verseilung | Adern parallel nebeneinander |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | schwarz, RAL 9005 |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U 450/750 V |
|---|---|
| Prüfspannung | 2,5 kV |
| Strombelastbarkeit | nach DIN EN 50565-1 |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | nach DIN EN 50565-1 |
|---|---|
| Min. Biegeradius bewegt | nach DIN EN 50565-1 |
| Hängehöhe (m) | max. 35 m |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -35 °C / +60 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -25 °C / +60 °C |
| Temp. am Leiter im Betrieb max [°C] | +70 °C |
Herstellerdokumente

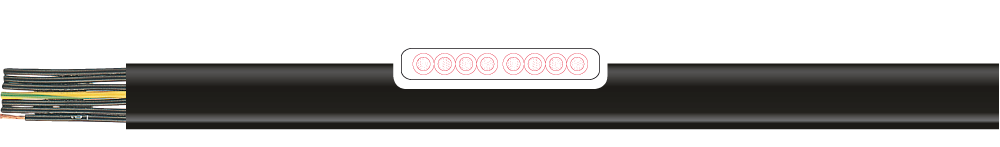

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
