LIFTTEC STN-JZ 18X2,5 – CR-STEUERLTG. M. TRAGORGAN
Hersteller-Artikelnummer: 3000748 · TKD
Artikelspezifikationen
| Variante | STN-J |
|---|---|
| Abmessung | 18 X 2,5 |
| Außen-Ø [mm] nom. | 23,9 |
| Cu Index [kg/km] | 463.0 |
| Gewicht [kg/1.000] | 843.0 |
Serieninformationen: LIFTTEC® STN
Anwendung
als Aufzugsteuerleitung, im Kabelschlepp, in Energieführungsketten, als Steuerleitung an Förderanlagen, Werkzeugmaschinen in trockenen, feuchten und nassen Räumen sowie im Freien.
BESONDERHEITEN
- zentrales Tragorgan mit hoher Reißfestigkeit
- LBS-frei/silikonfrei (bei Produktion)
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
- Erhältliches Zubehör finden Sie auf den Seiten 15.35.XX
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 6 bzw. IEC 60228 cl. 6 |
| Aderisolationswerkstoff | Gummi-Mischung |
| Aderkennung | schwarz mit weißen Ziffern, mit oder ohne GNGE |
| Verseilung | Adern in Lagen verseilt |
| Außenmantelwerkstoff | Spezial-Gummimischung |
| Mantelfarbe | schwarz |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: 300/500 V |
|---|---|
| Prüfspannung | 3 kV |
| Strombelastbarkeit | nach DIN VDE, siehe techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 10 x d |
|---|---|
| Min. Biegeradius bewegt | 10 x d |
| Hängehöhe (m) | max. 80 m |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -25 °C / +80 °C |
| Temp. am Leiter im Betrieb max [°C] | +80 °C |
Herstellerdokumente

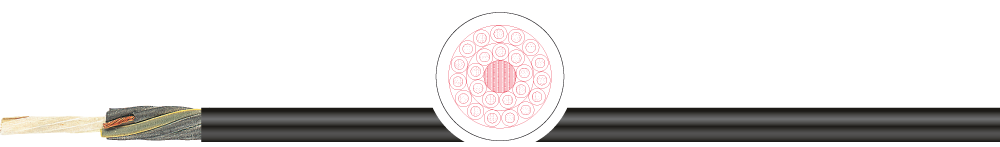

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
