REELTEC KSM-S (N)TSCGEWÖU 3X150+3X70/3 – 8,7/15 KV, LEITUNGSTROSSE
Hersteller-Artikelnummer: 3001674 · TKD
Artikelspezifikationen
| Variante | REELTEC KSM-S (N)TSCGEWÖU 8,7/15 kV |
|---|---|
| Abmessung | 3 X 150 + 3 X 70/3 |
| Außen-Ø [mm] nom. | 66,0 – 70,0 |
| Cu Index [kg/km] | 4,992.0 |
| Gewicht [kg/1.000] | 8,500.0 |
Serieninformationen: REELTEC® KSM-S (N)TSCGEWÖU, (N)TSCGEWÖU + LWL
Anwendung
als trommelbare Anschlussleitung und auf Leitungswagen für die Energie- bzw. Datenübertragung bei hohen bis extremen mechanischen Beanspruchungen wie z.B. dynamische Zugbelastungen, Umlenkungen in mehreren Ebenen. Bei ortsveränderlichen Geräten, wie z.B. schnelllaufenden Containerkranen, Krananlagen, verfahrbaren Großgeräten und Baggern in trockenen, feuchten und nassen Räumen sowie im Freien.
BESONDERHEITEN
- LBS-frei/silikonfrei (bei Produktion)
- reduzierte Außendurchmesser und Gewichte
- für Fahrgeschwindigkeiten bis zu 180 m / min
- störungsfreie Datenübertragung durch LWL
HINWEISE
- RoHS-konform
- Endverschlüsse auf Anfrage
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
- Wir können Ihnen die Leitungen auch konfektioniert mit den passenden Endverschlüssen sowie ST-Steckern (LWL) anbieten.
AUFBAU
| Leiterwerkstoff | Cu-Litze blank; LWL:Gradientenfaser 62,5/125 µ |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 class 5 |
| Aderisolationswerkstoff | Gummimischung; LWL: mit Gel gefüllte PETP-Röhrchen in einer Hülle aus wärmebeständigem Kunststoff |
| Aderkennung | naturfarben mit innerer und äußerer schwarzer Leitschicht |
| Gesamtverseilung | Adern verseilt um leitfähigen Beilauf mit Aramidseil, aufgeteilte Erdungsadern und LWL-Element in den Zwickeln |
| Innenmantelmaterial | Gummimischung |
| Außenmantelwerkstoff | Gummimischung |
| Mantelfarbe | rot |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 3,6/6 kV bis 12/20 kV |
|---|---|
| Prüfspannung | 11 kV bis 29 kV |
| Strombelastbarkeit | nach DIN VDE, siehe techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | nach DIN VDE 0298 Teil 3 |
|---|---|
| Min. Biegeradius bewegt | nach DIN VDE 0298 Teil 3 |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -25 °C / +80 °C |
| Temp. am Leiter im Betrieb max [°C] | +90 °C |
Herstellerdokumente

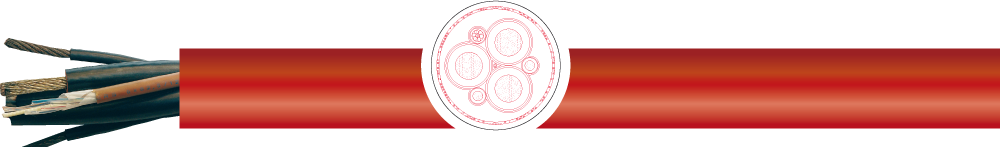

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
