FESTOONFIBERFLEX PUR-HF 12E9/125
Hersteller-Artikelnummer: 3003020 · TKD
Artikelspezifikationen
| Variante | FESTOONFIBERFLEX PUR-HF SingleMode |
|---|---|
| Abmessung | 12 E9/125 |
| Außen-Ø [mm] nom. | 13,0 – 15,0 |
| Gewicht [kg/1.000] | 170.0 |
Serieninformationen: FESTOONFIBERFLEX PUR-HF
Anwendung
als Leitung für die optische Daten- und Signalübertragung bei sehr hohen mechanischen Beanspruchungen, betriebsmäßig großen Biegehäufigkeiten, insbesondere für den Einsatz auf Leitungswagen, Schleppketten an beweglichen Teilen von Werkzeugmaschinen, Förderanlagen u.ä. in trockenen, feuchten und nassen Räumen, im Freien sowie in explosionsgefährdeten Bereichen.
BESONDERHEITEN
- für den einfachen Trommelbetrieb zugelassen
- LBS-frei/silikonfrei (bei Produktion)
- beständig gegen Ozon, UV und Feuchtigkeit
- halogenfrei
- auf Anfrage auch als Variante für den ständigen Einsatz im Wasser (kein Trinkwasser) bis 50 m Tauchtiefe erhältlich
HINWEISE
- RoHS-konform
- für Fahrgeschwindigkeiten auf Leitungswagen bis max. 240 m/min
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
- Wir können Ihnen die Leitungen auch konfektioniert mit ST-Steckern anbieten.
AUFBAU
| Leiterwerkstoff | Lichtwellenleiter Type 9/125, 50/125 oder 62,5/125 |
|---|---|
| Aderisolationswerkstoff | PETP-Röhrchen mit Gel gefüllt |
| Gesamtverseilung | Lichtwellenleiter in gelgefüllten PETP-Röhrchen verseilt mit 2 Füllern in einer Hülle aus wärmebeständigem Kunststoff, umwickelt mit einer Zugentlastung aus Aramidfäden und einem Geflecht aus Polyesterfäden |
| Außenmantelwerkstoff | PUR |
| Mantelfarbe | schwarz |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 6 x d |
|---|---|
| Min. Biegeradius bewegt | 10 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -30 °C / +70 °C |
Herstellerdokumente

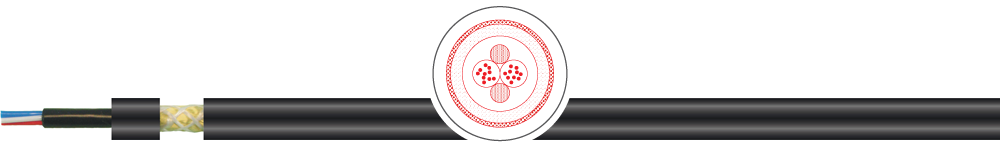

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
