H01N2-D 1X70 – SCHWEISSLEITUNG
Hersteller-Artikelnummer: 3500011 · TKD
Artikelspezifikationen
| Variante | H01N2-D |
|---|---|
| Abmessung | 1 X 70 |
| Außen-Ø [mm] nom. | 15,3 – 19,2 |
| Cu Index [kg/km] | 672.0 |
| Gewicht [kg/1.000] | 800.0 |
Serieninformationen: H01N2-D, H01N2-E
Anwendung
als flexible Stromzuführung vom Schweißgerät zur Schweißelektrode bei hohen mechanischen Beanspruchungen in trockenen und feuchten Räumen sowie im Freien. Die Leitung ist sowohl für Schweißgeräte in der Industrie, z.B. Automobilbau, Schiffbau, Werkzeugmaschinenbau, als auch für Handelektroden, z.B. in Werkstätten oder auf Baustellen, verwendbar.
BESONDERHEITEN
- LBS-frei / silikonfrei (bei Produktion)
HINWEISE
- RoHS-konform
- bei H01N2-E handelt es sich um eine hochflexible Ausführung
- konf. zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
AUFBAU
| Leiterwerkstoff | Cu-Litze blank oder verzinnt |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 5/6 bzw. IEC 60228 class 5/6 |
| Außenmantelwerkstoff | Spezial-Gummimischung |
| Mantelfarbe | schwarz |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 100 V |
|---|---|
| Prüfspannung | 1 kV |
| Strombelastbarkeit | nach DIN VDE siehe techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | D = 12 x d; E = 10 x d |
|---|---|
| Min. Biegeradius bewegt | D = 12 x d; E = 10 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -35 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -20 °C / +80 °C |
| Temp. am Leiter im Betrieb max [°C] | +85 °C |
Herstellerdokumente

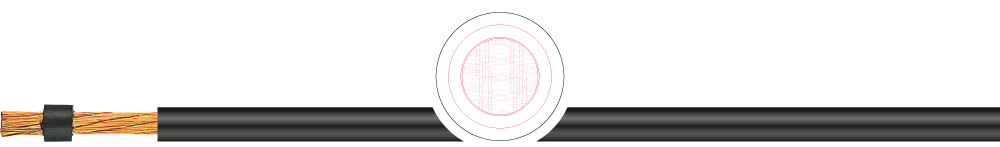

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
