H05RR-F 4G0,75 – GUMMISCHLAUCHLEITUNG
Hersteller-Artikelnummer: 3500050 · TKD
Artikelspezifikationen
| Variante | H05RR-F |
|---|---|
| Abmessung | 4 G 0,75 |
| Außen-Ø [mm] nom. | 6,8 – 8,8 |
| Cu Index [kg/km] | 29.0 |
| Gewicht [kg/1.000] | 90.0 |
Serieninformationen: H05RR-F, H05RN-F
Anwendung
H05RR-F: Leichte Gummischlauchleitung für den Anschluss von Elektrogeräten bei geringen bis mittleren mechanischen Beanspruchungen in Haushalt und Büro in trockenen, feuchten Räumen, jedoch nicht für den ständigen Einsatz im Freien.
H05RN-F: Gummischlauchleitung für den Anschluss von Elektrogeräten bei mittleren mechanischen Beanspruchungen in trockenen, feuchten und nassen Räumen sowie im Freien.
BESONDERHEITEN
- LBS-frei / silikonfrei (bei Produktion)
HINWEISE
- RoHS konform
- konf. zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage
AUFBAU
| Leiterwerkstoff | Cu-Litze blank oder verzinnt |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 cl. 5 |
| Aderisolationswerkstoff | Gummi-Mischung |
| Aderkennung | nach DIN VDE 0293-308 farbig mit oder ohne GNGE |
| Verseilung | Adern in Lagen verseilt |
| Außenmantelwerkstoff | Spezial-Gummimischung |
| Mantelfarbe | schwarz |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: 300/500 V |
|---|---|
| Prüfspannung | 2 kV |
| Strombelastbarkeit | nach DIN VDE siehe techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | nach DIN VDE 0298 Teil 3 |
|---|---|
| Min. Biegeradius bewegt | nach DIN VDE 0298 Teil 3 |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -25 °C / +60 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -25 °C / +60 °C |
| Temp. am Leiter im Betrieb max [°C] | +60 °C |
Herstellerdokumente

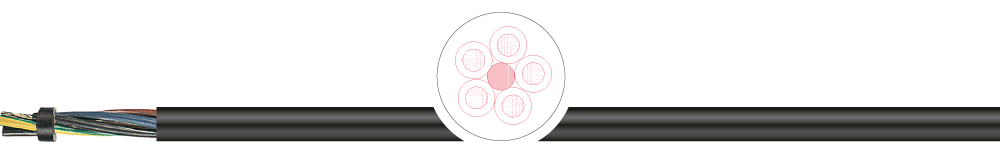

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
