NSGAFÖU 1X120 – 1,8/3 KV, SONDER-GUMMI-ADERLTG.
Hersteller-Artikelnummer: 3500268 · TKD
Artikelspezifikationen
| Variante | NSGAFÖU |
|---|---|
| Abmessung | 1 X 120 |
| Außen-Ø [mm] nom. | 20,3 – 26,0 |
| Cu Index [kg/km] | 1,152.0 |
| Gewicht [kg/1.000] | 1,320.0 |
Serieninformationen: NSGAFÖU
Anwendung
zur festen Verlegung in Schienenfahrzeugen und Omnibussen, in Schaltanlagen als Verbindungsleitung sowie in trockenen Räumen, in Rohren und geschlossenen Installationskanälen – auch beim geschützten Anschluss beweglicher Teile. Die robuste Gummiisolierung gewährleistet eine hohe Betriebssicherheit bei mechanischer und thermischer Beanspruchung. Dank geprüfter Wetter- und UV-Beständigkeit nach ISO 4892-2 ist die Leitung auch für Außenanwendungen geeignet.
BESONDERHEITEN
- Leitungen für 3 kV Nennspannung gelten in Niederspannungsanlagen bis 1000 V als kurzschluss- und erdschlusssichere Verbindung.
- gute Beständigkeit gegen Abrieb, Fette, Schmiermittel und bestimmte Öle
- Wetter- und UV-Beständigkeit (geprüft nach ISO 4892-2)
HINWEISE
- RoHS-konform
AUFBAU
| Leiterwerkstoff | Cu-Litze verzinnt |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 cl. 5 |
| Aderisolationswerkstoff | Gummi-Mischung |
| Außenmantelwerkstoff | Spezial-Gummimischung |
| Mantelfarbe | schwarz |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: 1,8/3 kV |
|---|---|
| Prüfspannung | 6 kV |
| Strombelastbarkeit | Richtwert nach VDE siehe Tabelle rechte Seite. Bei abweichenden Umgebungsbedingungen siehe Umrechnungsfaktoren, technischer Anhang S. 16.024 und Folgende |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 5 x d |
|---|---|
| Min. Biegeradius bewegt | 5 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +80 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -25 °C / +80 °C |
| Temp. am Leiter im Betrieb max [°C] | +90 °C |
Herstellerdokumente

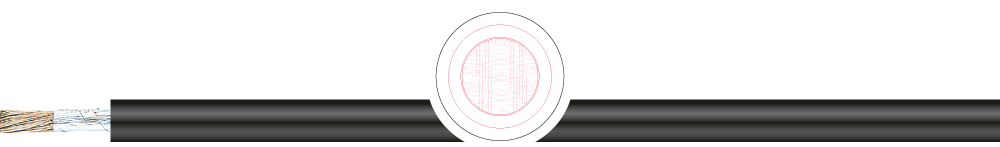

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
