TML T-RD-J 4G70 – 450/750 V, TAUCHMOTORENLTG. RUND
Hersteller-Artikelnummer: 3500643 · TKD
Artikelspezifikationen
| Variante | TML T-RD – rund / round |
|---|---|
| Abmessung | 4 G 70 |
| Außen-Ø [mm] nom. | 50,0 |
| Cu Index [kg/km] | 2,688.0 |
| Gewicht [kg/1.000] | 4,300.0 |
Serieninformationen: TML T-RD rund, TML T-F flach
Anwendung
für den ständigen Einsatz im Trinkwasser zum Anschluss von elektrischen Betriebsmitteln, z.B. Tauchpumpenmotoren. Sie können auch im Brauch- bzw. Nutzwasser eingesetzt werden. Geeignet für mittlere mechanische Beanspruchungen.
BESONDERHEITEN
- TML T-RD: bei geschützter und fester Verlegung in Rohren von Brunnenanlagen darf die Nennspannung bis 0,6/1 kV betragen
- LBS-frei/silikonfrei (bei Produktion)
- für den ständigen Einsatz im Trinkwasser bis max. 400 m Tauchtiefe geeignet
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 cl. 5 |
| Aderisolationswerkstoff | TML T-RD: auf EPR-Basis; TML T-F: auf EPR- oder VPE-Basis |
| Aderkennung | nach VDE 0293-308 farbig mit oder ohne GNGE |
| Verseilung | TML T-RD: Adern in Lagen verseilt; TML T-F: Adern parallel nebeneinander |
| Außenmantelwerkstoff | auf EPR-Basis |
| Mantelfarbe | blau |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: 450/750 V |
|---|---|
| Prüfspannung | 2,5 kV |
| Strombelastbarkeit | nach DIN VDE siehe techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 4 x d |
|---|---|
| Min. Biegeradius bewegt | 5 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +60 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -25 °C / +60 °C |
| Temp. am Leiter im Betrieb max [°C] | +90 °C |
Herstellerdokumente

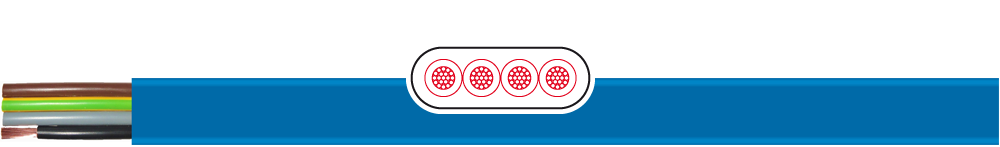

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
