(H)07BQ-F 4G25 – 450/750 V, ORANGE, HALOGENFREI
Hersteller-Artikelnummer: 3501160 · TKD
Artikelspezifikationen
| Variante | (H)07BQ-F |
|---|---|
| Abmessung | 4 G 25 |
| Außen-Ø [mm] nom. | 25,0 – 32,6 |
| Cu Index [kg/km] | 960.0 |
| Gewicht [kg/1.000] | 1,550.0 |
Serieninformationen: H05BQ-F, H07BQ-F
Anwendung
als harmonisierte, halogenfreie Geräteanschlussleitung in elektrischen Anlagen und handgeführten Elektrowerkzeugen, für feste Verlegung und flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweiser Führung. Geeignet für Verlegung in trockenen, feuchten oder nassen Räumen, im Freien, unter Beachtung des Temperaturbereiches, jedoch nicht im Erdreich.
BESONDERHEITEN
- erhöht ölbeständiger Spezial-PUR-Außenmantel, beständig gegen Säuren, Laugen, Lösungsmittel, Hydrolyse, Fette etc. (siehe Tabelle Chemische Beständigkeiten)
- LABS-frei/silikonfrei (bei Produktion)
- erhöhte Abrieb- und Schnittfestigkeit, mikrobenfest
- UV-beständiger PUR-Außenmantel
- halogenfrei
HINWEISE
- RoHS-konform
- konform zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage.
AUFBAU
| Leiterwerkstoff | Cu-Litze blank |
|---|---|
| Leiterklasse | nach IEC 60228 cl. 5 |
| Aderisolationswerkstoff | Gummi-Mischung |
| Aderkennung | nach DIN VDE 0293-308 bis 5 Adern farbig; mit GNGE ab 3 Adern |
| Verseilung | Adern in Lagen verseilt |
| Außenmantelwerkstoff | PUR |
| Mantelfarbe | orange |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: H05BQ-F: 300/500 V; H07BQ-F: 450/750 V |
|---|---|
| Prüfspannung | 3 kV |
| Leiterwiderstand | nach IEC 60228 cl. 5 |
| Isolationswiderstand | min. 20 MΩ x km |
| Strombelastbarkeit | nach DIN VDE siehe techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 4 x d |
|---|---|
| Min. Biegeradius bewegt | 12,5 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -50 °C / +90 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -40 °C / +80 °C |
Herstellerdokumente

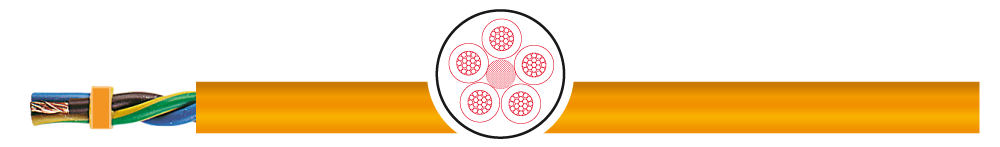

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
