NYY-J 0,6/1KV 12X1,5 RE – SCHWARZ RAL9005
Hersteller-Artikelnummer: 4000133 · TKD
Artikelspezifikationen
| Variante | NYY-J |
|---|---|
| Abmessung | 12 X 1,5re |
| Außen-Ø [mm] nom. | 18,0 |
| Cu Index [kg/km] | 173.0 |
| Gewicht [kg/1.000] | 580.0 |
Serieninformationen: NYY 0,6/1kV
Anwendung
als Energiekabel in Kraftwerken, Industrie- und Schaltanlagen, in Ortsnetzen und für EVU-Bedarf, vorzugsweise im Erdreich, sowie Innenräumen, Kabelkanälen, im Freien und im Wasser.
BESONDERHEITEN
- 0,6/1 kV Nennspannung, 4 kV Prüfspannung
- beständig gegen UV-Strahlung
- keine Erfordernis für Endverschlüsse bei Verlegung in trockenen Räumen
- LBS-frei/silikonfrei (bei Produktion)
- NYY-O ohne GNGE
HINWEISE
- RoHS-konform
- konform zur 2006/95/EG-Richtlinie („Niederspannungsrichtlinie“) CE
- mit blauem Außenmantel für eigensichere Anlagen sowie als NAYY, mit Aluminiumleiter, auf Anfrage lieferbar
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage
AUFBAU
| Leiterwerkstoff | Cu-Leiter blank |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 1 oder 2 bzw. IEC 60228 class 1 oder 2 |
| Aderisolationswerkstoff | PVC |
| Aderkennung | NYY-J: mit GNGE; mehradrig bis 5 Adern n. VDE 0293-308 farbige Adern, ab 7 Adern n. DIN 0293 SW Adern mit WS Ziffern.; NYY-O: ohne GNGE; mehradrig bis 5 Adern n. VDE 0293-308 farbige Adern, ab 7 Adern n. DIN 0293 SW Adern mit WS Ziffern |
| Verseilung | mehradrig in Lagen verseilt |
| Innenmantelmaterial | Füllmantel |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | schwarz |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: 0,6/1 kV |
|---|---|
| Prüfspannung | 4 kV |
| Leiterwiderstand | bei +20 °C nach DIN VDE 0295 Klasse 1 oder 2 bzw. IEC 60228 class 1 oder 2 |
| Strombelastbarkeit | nach DIN VDE siehe techn. Anhang |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +70 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | – 5 °C / +50 °C |
| Temp. am Leiter im Betrieb max [°C] | + 70 °C im Betrieb; +160 °C im Kurzschlußfall |
STANDARDS & ZULASSUNGEN
| Standard | nach DIN VDE 0276-603 und IEC 60502 |
|---|---|
| Zulassungen | VDE |
Herstellerdokumente

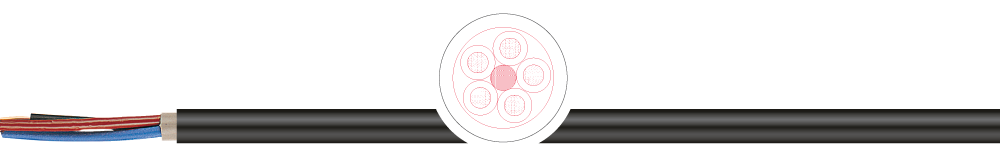

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
