H05V-K < FASSWARE > 1X1 – ROT
Hersteller-Artikelnummer: 5000717 % · TKD
Artikelspezifikationen
| Variante | H05V-K < Fassware > | < Barrels > |
|---|---|
| Abmessung | 1 X 1 |
| Außen-Ø [mm] nom. | 2,4 – 2,8 |
| Cu Index [kg/km] | 9.6 |
| Gewicht [kg/1.000] | 15.0 |
| Einzeladerfarbe | rot |
Serieninformationen: LIYvz, H05V-K, H07V-K
Anwendung
LiYvz als Schaltlitze für die Verdrahtung von Fernmeldegeräten, zur Verdrahtung von elektr. Baugruppen in Geräten sowie für Fernmeldeanlagen. H05V-K und H07V-K als Aderleitung für die interne Verdrahtung von Geräten sowie für die geschützte Verlegung in und an Leuchten. Sie dürfen in Rohren auf und unter Putz für Signalanlagen verwendet werden.
BESONDERHEITEN
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle
- LABS-frei / silikonfrei (bei Produktion)
- selbstverlöschend und flammwidrig
- darf nicht für die direkte Verlegung auf Pritschen, Rinnen oder Wannen verwendet werden (Ausnahme als Potentialausgleich)
- alle gängigen Standardfarben lieferbar
- flammwidrig & geprüft gemäß UN/ECE-R 118.02
HINWEISE
- RoHS konform
- konf. zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- geschirmte PVC-Einzelader ELITRONIC ®-CY LIYCY s. Kapitel 02.01.02
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage
AUFBAU
| Leiterwerkstoff | LiYvz: Cu-Litze verzinnt; H05V-K, H07V-K: Cu-Litze blank |
|---|---|
| Leiterklasse | nach IEC 60228 class 5 |
| Aderisolationswerkstoff | PVC |
| Aderkennung | verschiedenfarbig |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | H05V-K: 300/500 V; H07V-K: 450/750 V Betriebsspitzenspannung LiYvz: 500 V (0,14mm²), 900 V (0,25mm²-1,5mm²) |
|---|---|
| Prüfspannung | LiYvz: 1,2 kV (0,14mm²), 2,5 kV (0,25mm²-1,5 mm²) H05V-K: 2 kV; H07V-K: 2,5 kV |
| Leiterwiderstand | bei +20 °C LiYvz nach VDE 0812; H05V-K und H07V-K nach IEC 60228 |
| Strombelastbarkeit | gem. DIN VDE, siehe Techn. Anhang |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | LIYvz: 10 x d // H05/07V-K: AD < 8,0 mm = 3xd; AD < 12,0 mm = >12,0 mm = 4xd bei vorsichtiger Biegung direkt am Anschlussgerät: AD < 8,0 mm = 2xd; AD < 12,0 mm = 3xd; AD > 12,0 mm = 4xd |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -30 °C / +80 °C (HAR: +70 °C) |
|---|---|
| Betriebstemp. bewegt min/max [°C] | -5 °C / +70 °C |
STANDARDS & ZULASSUNGEN
| Standard | LiYvz in Anl. an VDE0812; H05/H07V-K: n. EN 50525-2-31 (IEC 60227-3) |
|---|---|
| Zulassungen | H05V-K und H07V-K: HAR ; UN/ECE-R 118.02: DEKRA TR 202460181 |
Herstellerdokumente

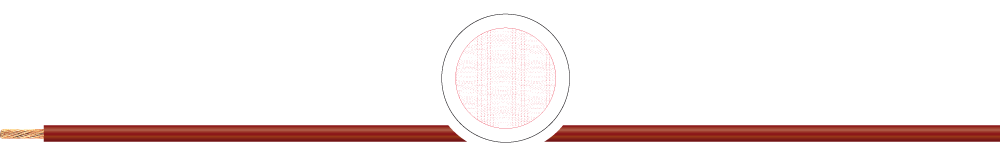

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
