NYM-O 1X16 RM – GRAU
Hersteller-Artikelnummer: 5000990 · TKD
Artikelspezifikationen
| Variante | NYM-O |
|---|---|
| Abmessung | 1 X 16rm |
| Außen-Ø [mm] nom. | 10,0 |
| Cu Index [kg/km] | 154.0 |
| Gewicht [kg/1.000] | 196.0 |
Serieninformationen: NYM
Anwendung
als Installations-Mantelleitung für feste Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen sowie im Mauerwerk und im Beton, ausgenommen für direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton.
BESONDERHEITEN
- weitgehend beständig gegen Säuren, Laugen und bestimmte Öle
- LBS-frei / silikonfrei (bei Produktion)
HINWEISE
- RoHS-konform
- konform zur 2006/95/EG Richtlinie („Niederspannungsrichtlinie“) CE
- Sonderausführungen, andere Abmessungen, Querschnitte, Ader- und Mantelfarben fertigen wir auf Anfrage
AUFBAU
| Leiterwerkstoff | Cu-Leiter blank |
|---|---|
| Leiterklasse | nach DIN VDE 0295 Klasse 1 oder 2 bzw. IEC 60228 class 1 oder 2 |
| Aderisolationswerkstoff | PVC |
| Aderkennung | nach VDE 0293-308 |
| Verseilung | Adern in Lagen verseilt |
| Innenmantelmaterial | Füllmantel |
| Außenmantelwerkstoff | PVC |
| Mantelfarbe | grau |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | Uo/U: 300/500 V |
|---|---|
| Prüfspannung | 2 kV |
| Leiterwiderstand | bei +20 °C nach DIN VDE 0295 Klasse 1 oder 2 bzw. IEC 60228 class 1 oder 2 |
| Strombelastbarkeit | nach DIN VDE siehe techn. Anhang |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | -40 °C / +70 °C |
|---|---|
| Betriebstemp. bewegt min/max [°C] | – 5 °C / +70 °C |
| Temp. am Leiter im Betrieb max [°C] | + 70 °C im Betrieb; +160 °C im Kurzschlußfall |
STANDARDS & ZULASSUNGEN
| Standard | nach DIN VDE 0250 Teil 204 |
|---|---|
| Zulassungen | VDE |
Herstellerdokumente

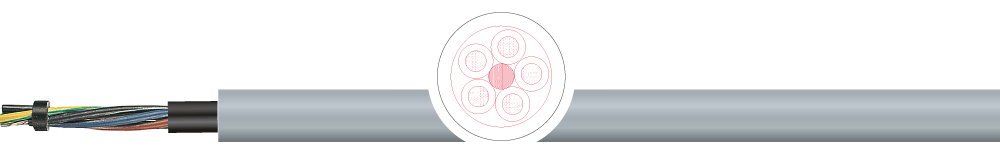

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
