HELUKABELArtikel-Nr. 24535

TOPFLEX®-EMV-UV-2XSLCHK-J schwarz 4 G 185 mm²

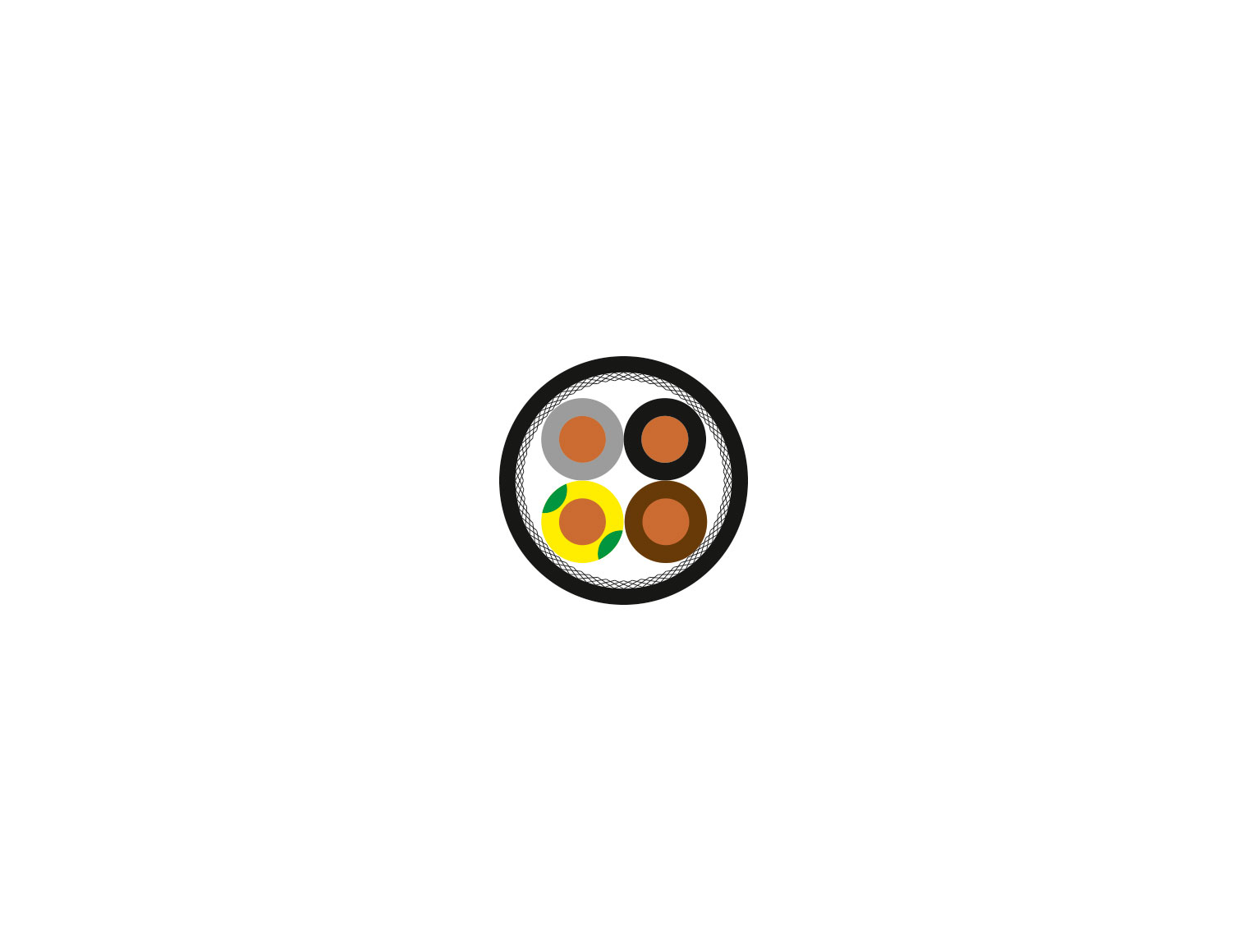

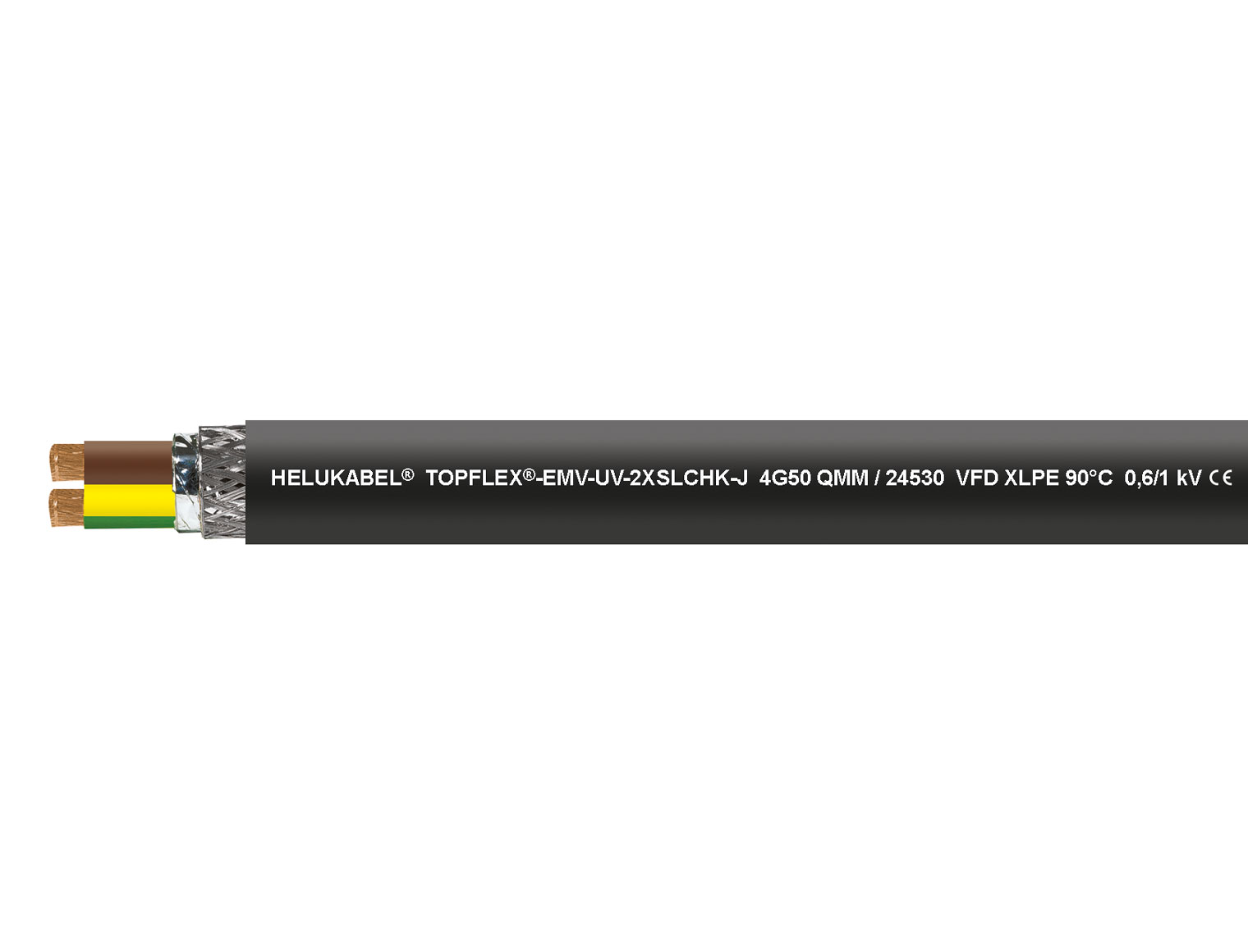

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

+90°C am Leiter / erhöhte Strombelastbarkeit doppelt geschirmt zur Verwendung im Freien Bündelbrandtest nach DIN VDE 0482-332-3-24 / IEC 60332-3-24

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

TOPFLEX®-EMV-UV-2XSLCHK-J schwarz 4 G 185 mm²SKU: 24535

Auf einen Blick

Art.-Nr.	24535
Artikelbezeichnung	TOPFLEX®-EMV-UV-2XSLCHK-J schwarz 4 G 185 mm²
AWG (ca.)	350 kcmil
Außen-Ø mm (ca.)	58,7
Cu-Zahl per km	7639,0
Gewicht kg/km (ca.)	8727,0
Meter pro Verpackungseinheit	500
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892150401
Zolltarifnummer	85444995

Aufbau

Eigenschaften

beständig gegen: UV-Strahlung, Witterungseinflüsse
zur Verwendung im Freien
halogenfrei
die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
optimale Abschirmung ermöglicht störfreien Betrieb von Frequenzumrichtern
kleiner Kopplungswiderstand bewirkt gute elektromagnetische Verträglichkeit
niedrige Betriebskapazität der Einzeladern durch VPE-Aderisolation sowie geringe Schirmkapazität ermöglichen verlustarme Leistungsübertragung

Prüfungen

Korrosivität von Brandgasen nach DIN VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2
flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
Bündelbrandprüfung nach DIN VDE 0482-332-3-24 / DIN EN 60332-3-24 / IEC 60332-3-24
Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2
UV-beständig nach DIN EN ISO 4892-2
witterungsbeständig nach DIN EN ISO 4892-2
elektromagnetische Verträglichkeit nach DIN VDE 0875-11 / DIN EN 55011

Hinweise

der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung

Verwendung

Diese TOPFLEX®-EMV-UV-2XSLCHK-J Motoranschlussleitung für die Frequenzumrichter sichert die EMV in Anlagen und Gebäuden, Einrichtung mit Geräten und Betriebsmitteln von denen elektromagnetische Störfelder die Umgebung unzulässig beeinflussen können. Resultierend aus der zulässigen Betriebstemperatur am Leiter von +90°C ist eine erhöhte Strombelastbarkeit gegenüber PE isolierten Motoranschlussleitungen zulässig. Als Anschluss-und Verbindungsleitung bei mittlerer mechanischer Beanspruchung bei fester Verlegung und gelegentlicher freier Bewegung in trockenen, feuchten, nassen Räumen und im Freien. Eingesetzt in Automobilindustrie, Nahrungsmittelindustrie, Umwelttechnik, Verpackungsindustrie, Werkzeugmaschinen. Handhabungsgeräte, für SIMOVERT-Antriebe in der Industrie für Pumpen, Lüfter, Transportbänder und Klimatechnikanlagen etc. EMV= Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.

Norm / Beschreibung	Motoranschlussleitung für Frequenzumrichter in Anlehnung an DIN VDE 0250
Temperaturbereich	bewegt -15°C bis +90°C nicht bewegt -40°C bis +90°C
Zulässige Betriebstemperatur am Leiter	+90°C
Nennspannung	AC U₀/U 600/1000 V
max. zulässige Betriebsspannung	Wechselstrom (AC) Leiter/Erde 700 V Drehstrom (AC) Leiter/Leiter 1200 V Gleichstrom (DC) Leiter/Erde 900 V Gleichstrom (DC) Leiter/Leiter 1800 V
Prüfspannung Ader/Ader	4000 V
Betriebskapazität	siehe Datenblatt
Kopplungswiderstand	siehe Datenblatt
Mindestbiegeradius	bewegt <12 mm: 10x Außen-ø 12-20 mm: 15x Außen-ø >20 mm: 20x Außen-ø nicht bewegt <12 mm: 5x Außen-ø 12-20 mm: 7,5x Außen-ø >20 mm: 10x Außen-ø
