Artikeldetails
| Art.-Nr. | 24499 |
|---|---|
| Artikelbezeichnung | TOPFLEX®-EMV-UV-2XSLCYK-J schwarz 4 G 95 mm² |
| AWG (ca.) | 3/0 |
| Außen-Ø mm (ca.) | 41,6 |
| Cu-Zahl per km | 4316,0 |
| Gewicht kg/km (ca.) | 4552,0 |
| Meter pro Verpackungseinheit | 500 |
| individuelle Zuschnitte möglich | ja |
| EAN / GTIN | 4060892150234 |
| Zolltarifnummer | 85444995 |

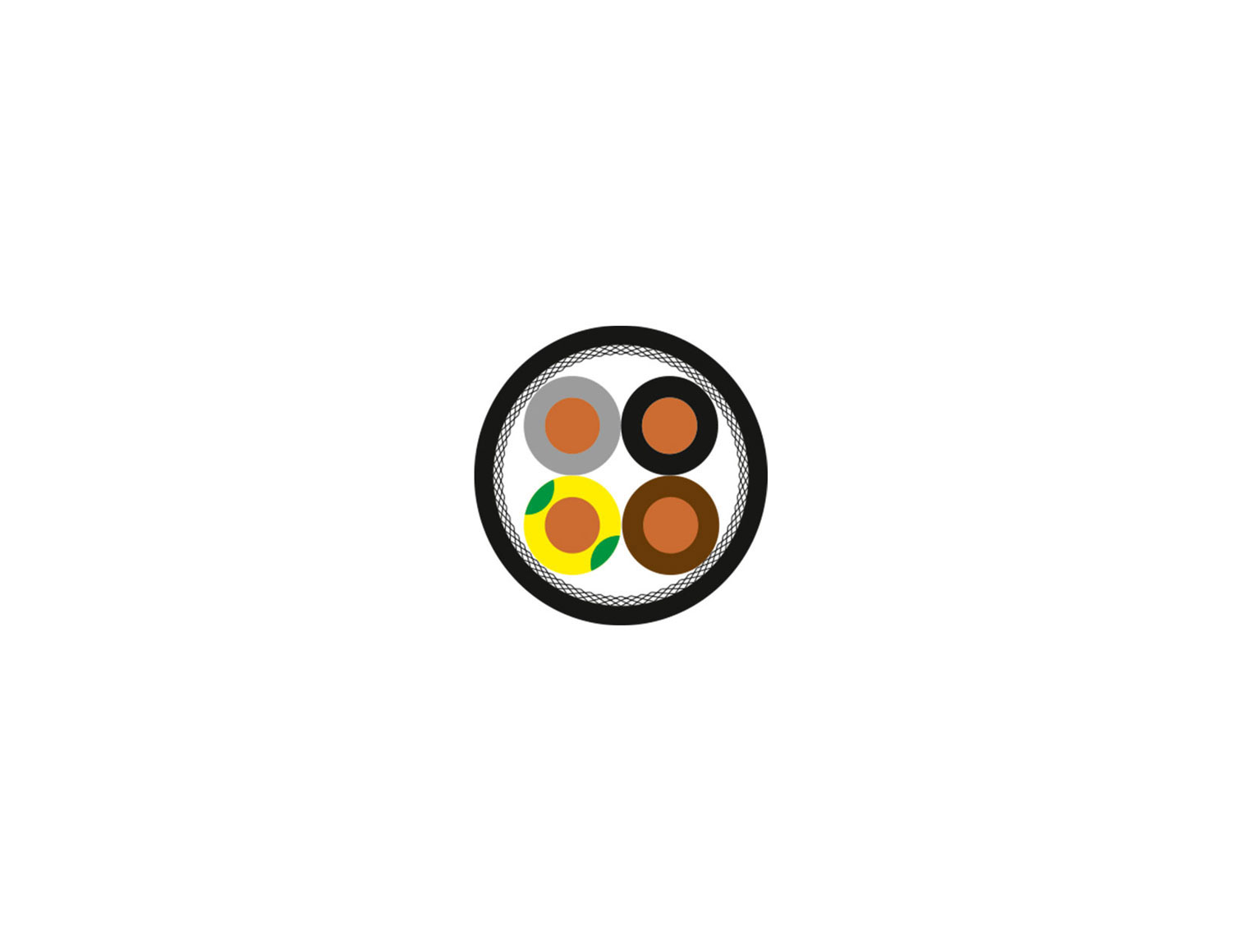

Aufbau
- Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
- Aderisolation: VPE
- Aderkennzeichnung: braun, schwarz, grau, grün-gelb
- G = mit Schutzleiter GN-GE
- Adern mit optimalen Schlaglängen verseilt
- 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
- 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
- Außenmantel: Spezial-PVC
- Mantelfarbe: schwarz (RAL 9005)
- Längenmarkierung: in Meter
Eigenschaften
- beständig gegen: UV-Strahlung
- zur Verwendung im Freien
- die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
- optimale Abschirmung ermöglicht störfreien Betrieb von Frequenzumrichtern
- kleiner Kopplungswiderstand bewirkt gute elektromagnetische Verträglichkeit
- niedrige Betriebskapazität der Einzeladern durch VPE-Aderisolation sowie geringe Schirmkapazität ermöglichen verlustarme Leistungsübertragung
Prüfungen
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
- elektromagnetische Verträglichkeit nach DIN VDE 0875-11 / DIN EN 55011
- Zertifizierungen und Zulassungen:
- EAC
Hinweise
- der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
Verwendung
- Als Anschluss- und Verbindungsleitung bei mittlerer mechanischer Beanspruchung bei fester Verlegung und gelegentlicher freier Bewegung in trockenen, feuchten und nassen Räumen und im Freien, ab 4G16 mm² direkte Erdverlegung möglich. Resultierend aus der zulässigen Betriebstemperatur am Leiter von +90°C ist eine erhöhte Strombelastbarkeit gegenüber PE isolierten Motoranschlussleitungen zulässig. Eingesetzt in Automobilindustrie, Nahrungsmittelindustrie, Umwelttechnik, Verpackungsindustrie, Chemieindustrie. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.
Technische Daten
| Norm / Beschreibung | Motoranschlussleitung für Frequenzumrichter in Anlehnung an DIN VDE 0250 |
|---|---|
| Temperaturbereich | bewegt -5°C bis +90°C nicht bewegt -40°C bis +90°C |
| Zulässige Betriebstemperatur am Leiter | +90°C |
| Nennspannung | AC U0/U 600/1000 V |
| max. zulässige Betriebsspannung | Wechselstrom (AC) Leiter/Erde 700 V Drehstrom (AC) Leiter/Leiter 1200 V Gleichstrom (DC) Leiter/Erde 900 V Gleichstrom (DC) Leiter/Leiter 1800 V |
| Prüfspannung Ader/Ader | 4000 V |
| Betriebskapazität | siehe Datenblatt |
| Kopplungswiderstand | siehe Datenblatt |
| Mindestbiegeradius | bewegt <12 mm: 10x Außen-ø bewegt >12 mm: 15x Außen-ø nicht bewegt 4x Außen-ø |
