TOPFLEX®-EMV-UV-3-PLUS-2YSLCYK-J UL/CSA schwarz 3 x 2,5 + 3 G 0,5 mm²

HELUKABELArtikel-Nr. 22194

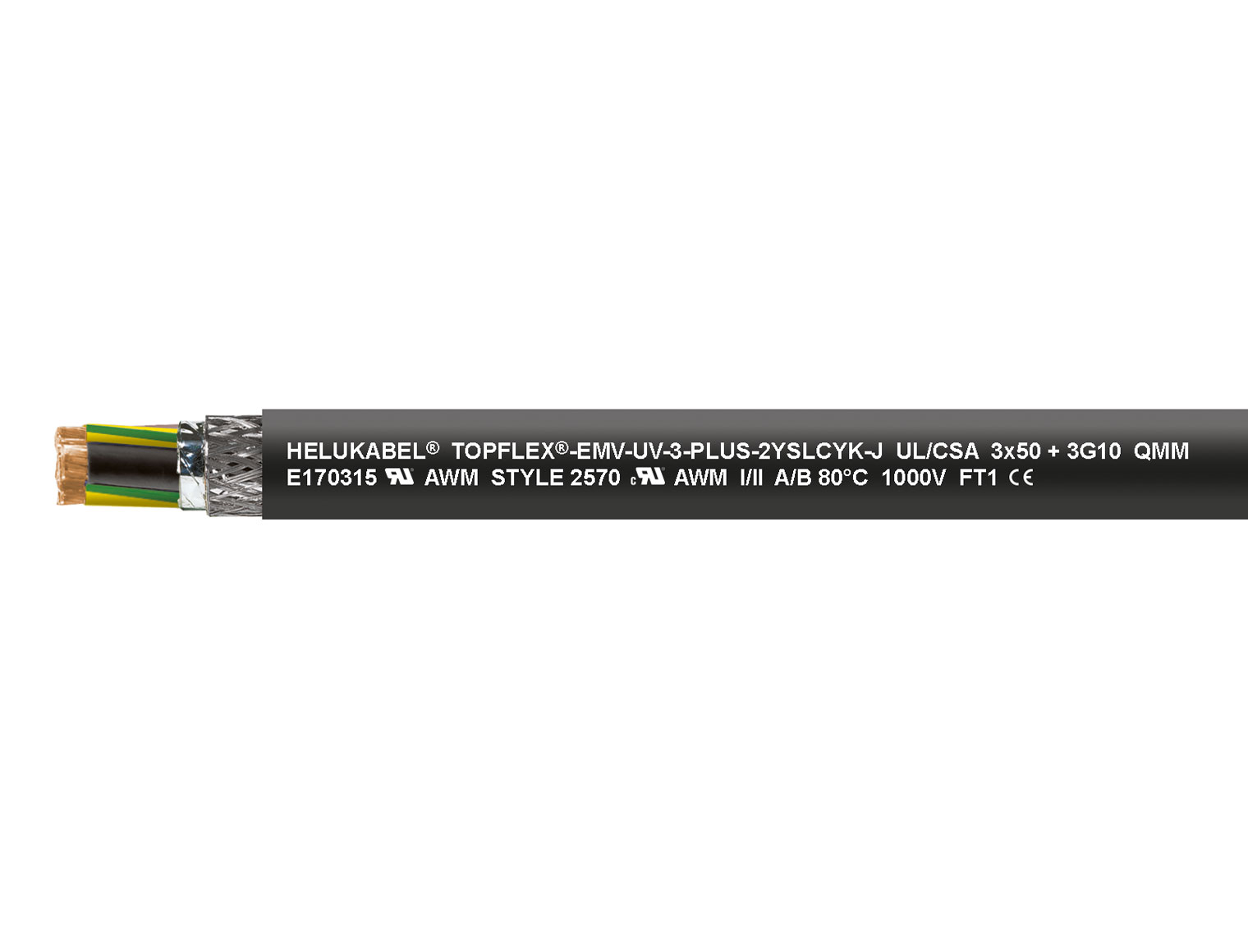

TOPFLEX®-EMV-UV-3-PLUS-2YSLCYK-J UL/CSA — HELU Serienabbildung; Ausführung siehe Artikelangaben.
TOPFLEX®-EMV-UV-3-PLUS-2YSLCYK-J UL/CSA — HELU Serienabbildung; Ausführung siehe Artikelangaben.

Dokumente zum Produkt

Datenblatt TOPFLEX®-EMV-UV-3-PLUS-2YSLCYK-J UL/CSA schwarz 3 x 2,5 + 3 G 0,5 mm² ↗Werksbescheinigung TOPFLEX®-EMV-UV-3-PLUS-2YSLCYK-J UL/CSA schwarz 3 x 2,5 + 3 G 0,5 mm² ↗
,

  • gedrittelter Schutzleiter
  • UV-beständig
  • doppelt geschirmt
  • EMV-Vorzugstype
Artikelnummer: 22194 Kategorien: , Marke:
HELUKABEL LÄNGEN & PREISE

Passend für Ihr Projekt.

Ausführung, Menge und Lieferbarkeit stimmen wir mit Ihnen ab.

Größere Mengen oder Sonderlängen?Wir erstellen Ihr individuelles Angebot.
Anfragen
Angebot anfragen →

Preis, Lieferzeit und Verfügbarkeit auf Anfrage. Bitte gewünschte Menge oder Länge angeben.

Angebot anfragen →

Lieferzeit und Verfügbarkeit bestätigen wir mit Ihrem Angebot.

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.
Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

TOPFLEX®-EMV-UV-3-PLUS-2YSLCYK-J UL/CSA — HELU Serienabbildung; Ausführung siehe Artikelangaben.
TOPFLEX®-EMV-UV-3-PLUS-2YSLCYK-J UL/CSA schwarz 3 x 2,5 + 3 G 0,5 mm²SKU: 22194

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

Artikeldetails

Art.-Nr. 22194
Artikelbezeichnung TOPFLEX®-EMV-UV-3-PLUS-2YSLCYK-J UL/CSA schwarz 3 x 2,5 + 3 G 0,5 mm²
AWG (ca.) 14
Außen-Ø mm (ca.) 10,8
Cu-Zahl per km 144,0
Gewicht kg/km (ca.) 220,0
Meter pro Verpackungseinheit 100, 500, 1000
individuelle Zuschnitte möglich ja
EAN / GTIN 4060892150722
Zolltarifnummer 85444995

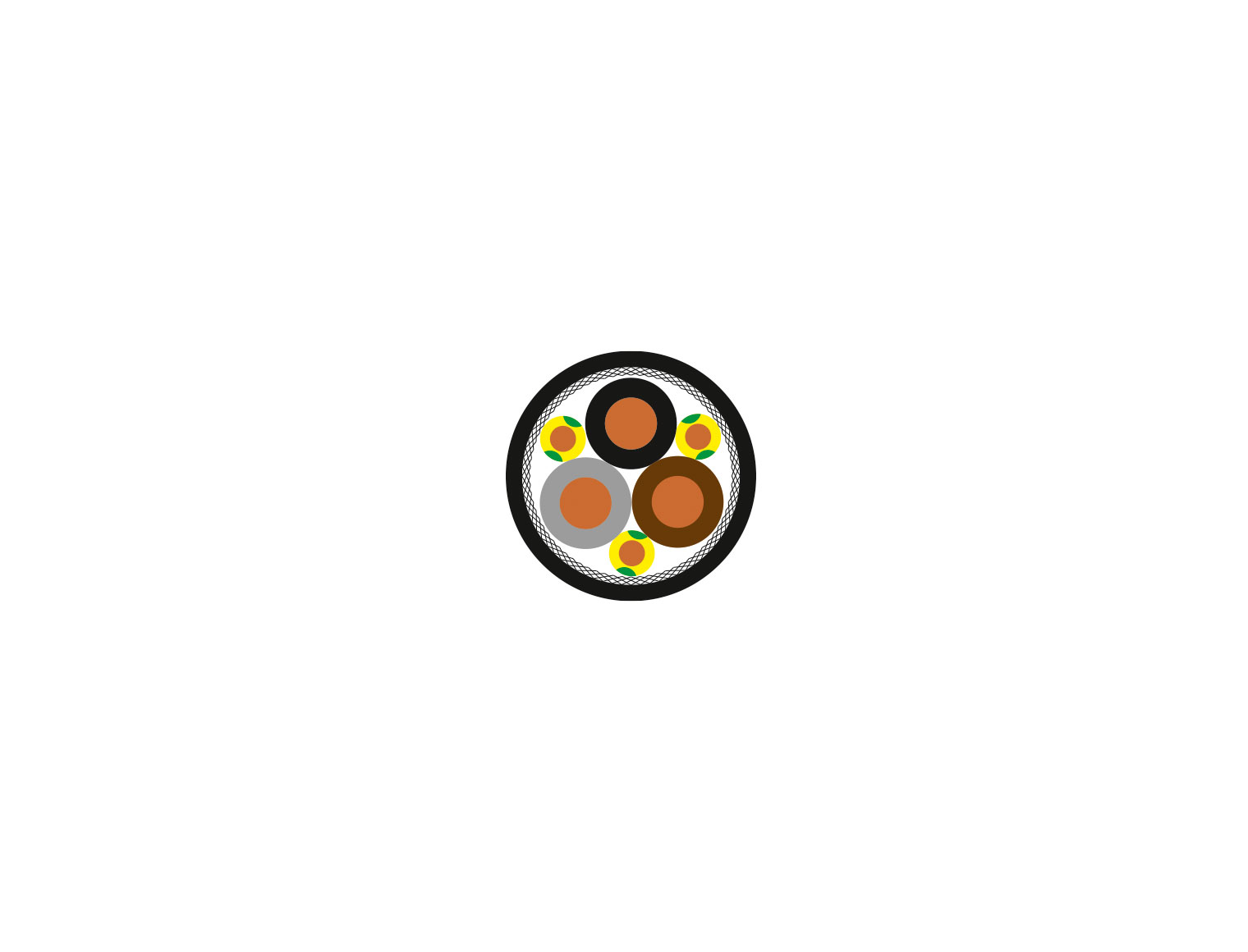

Aufbau
  • Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
  • Aderisolation: PE
  • Aderkennzeichnung: braun, schwarz, grau, grün-gelb (gedrittelt)
  • Schutzleiter: GN-GE gedrittelt (3+3-adriger Aufbau)
  • Adern mit optimalen Schlaglängen verseilt
  • 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
  • 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
  • Außenmantel: Spezial-PVC
  • Mantelfarbe: schwarz (RAL 9005)
  • Längenmarkierung: in Meter
Eigenschaften
  • beständig gegen: UV-Strahlung
  • zur Verwendung im Freien
  • die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
  • symmetrischer 3-PLUS-Aufbau (gedrittelter, gleichmäßig in den Zwickeln verseilter Schutzleiter) mit verbesserten EMV-Eigenschaften gegenüber 4-adriger Ausführung
  • optimale Abschirmung ermöglicht störfreien Betrieb von Frequenzumrichtern
  • kleiner Kopplungswiderstand bewirkt gute elektromagnetische Verträglichkeit
  • niedrige Betriebskapazität der Einzeladern durch PE-Aderisolation sowie geringe Schirmkapazität ermöglichen verlustarme Leistungsübertragung
Prüfungen
  • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, CSA FT1
  • elektromagnetische Verträglichkeit nach DIN VDE 0875-11 / DIN EN 55011
  • Zertifizierungen und Zulassungen:
  • EAC
Hinweise
  • der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
Verwendung
  • Motoranschlussleitung für mittlere mechanische Beanspruchung bei fester Verlegung und gelegentlicher freier Bewegung in trockenen, feuchten und nassen Räumen sowie im Freien. Eingesetzt in der Automobil-, Nahrungsmittel- und Verpackungsindustrie, an Transportbändern, Werkzeugmaschinen, Handhabungsgeräten, Pumpen, Lüftungs- und Klimatechnikanlagen. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.

Technische Daten

Norm / BeschreibungMotoranschlussleitung für Frequenzumrichter nach UL-Std. 758 (AWM) Style 2570, in Anlehnung an DIN VDE 0250
Temperaturbereichbewegt -5°C bis +80°C
nicht bewegt -40°C bis +80°C
NennspannungUL (AWM) AC 1000 V
Prüfspannung Ader/Ader4000 V
Kopplungswiderstandsiehe Datenblatt
Mindestbiegeradiusbewegt
<12 mm: 10x Außen-ø
12-20 mm: 15x Außen-ø
>20 mm: 20x Außen-ø
nicht bewegt
<12 mm: 5x Außen-ø
12-20 mm: 7,5x Außen-ø
>20 mm: 10x Außen-ø

UL-Zertifizierung · CSA-Zertifizierung · EAC-Zertifizierung · UV-beständig · Längenmarkierung in Meter · UKCA-Zertifizierung
